Подробная информация о продукте:
|
| Напряжение тока оценки: | 40.5кВ | Классифицируя течение: | 2000A |
|---|---|---|---|
| Оригинал: | Китай | Стандарты: | IEC ISO GB |
| OEM/ODM: | Дознание электронной почтой | Мануфакторы: | KNKONG |

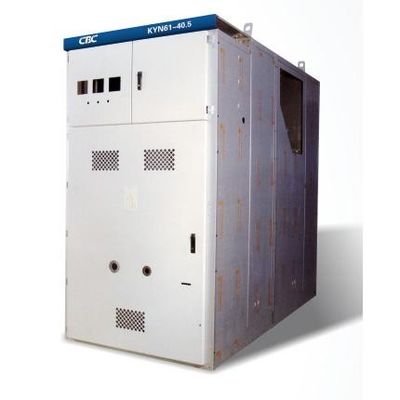

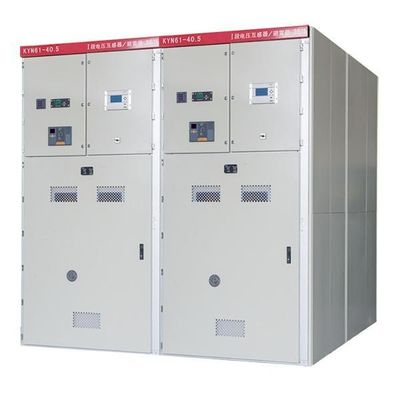

| Выделить: | Switchgear напряжения тока ISO GB 40.5KV средний,Switchgear напряжения тока ISO GB средний,Тип switchgear KYN61A на открытом воздухе |
||
Внедрение продукции
Используя окружающую среду:
a) Температура воздушной среды: -25℃~+40℃
b) Влажность: Ежемесячная влажность 95%; Ежедневная влажность 90%.
c) Высота отсутствие больше чем 2500m
d) Окружающий воздух не по-видимому загрязнятьый въедливым и огнеопасным газом, паром, etc.
e) Отсутствие частого жестокого встряхивания
Технические данные
| Детали | Блок | Данные | |
| Напряжение тока | KV | 40,5 | |
| Частота | Hz | 50 | |
| Настоящий | 1250,1600,2000 | ||
| Короткое замыкание ломая течение | KA | 25,31.5 | |
| Делать настоящий (пик) | KA | 63,80 | |
| течение термической стабильности 4s | KA | 25,31.5 | |
| Машинный ток (пик) | KA | 63,80 | |
| Уровень изоляции | частота силы 1min выдерживает напряжение тока (r.m.s) | KV | 95 |
| Импульс молнии выдерживает напряжение тока (пик) | KV | 185 | |
| напряжение тока частоты силы 1min через открытый зазор (r.m.s) | KV | 118 | |
| Импульс молнии выдерживает напряжение тока через открытый зазор (пик) | KV | 215 | |
| Класс предохранения от приложения |
Приложение IP4X, Между отсеками IP2X |
||
| Размер приложения (Width*Depth*Height) | mm | 1400*2800*2600 1600*2800*2600 |
|
| Тип автомата защити цепи | VCB: ZN85-40.5 Автомат защити цепи SF6 |
||
*Note: switchgear заказа должен обеспечить SLD (одностроковую диаграмму) клиентом
Характеристики главных компонентов:
Крытый автомат защити цепи вакуума VS1-40.5
Классифицируя напряжение тока: 40.5kV
Классифицируя течение: 630 1250 1600 2000 2500A
Классифицируя ломать короткого замыкания настоящий: 20 25 31.5KA
Механическая жизнь: никакой более менее чем 20 000 раз
Технические данные VS1-40.5
| Детали | Блок | Дата |
| напряжение тока |
KV |
40,5 |
| кратковременная частота силы выдерживает напряжение тока (1min) | 95 | |
| импульс молнии выдержать напряжение тока (пик) | 185 | |
| частота | Hz | 50/60 |
| настоящий | 1250 1600 2000 2500 4000 | |
| течение отключения короткого замыкания | KA | 25 31,5 |
| кратковременный выдержите течение | 25 31,5 | |
| кратковременное постоянное время | s | 4 |
| пик выдерживает течение | KA | 63 80 |
| течение заключения короткого замыкания | 63 80 | |
| одиночное течение спиной к спине отключения батареи конденсаторов | 630/400 | |
| Раскрывая время (расклассифицированное вольт.) | госпожа | 35~60 |
| Заключительное время (расклассифицированное вольт.) | 50~100 | |
| Механическая жизнь | времена | 20000 |
| периоды отдыха для расклассифицированного короткого течения отключения | s | 20 |
| напряжение тока деятельности | V | AC110/220 DC110/220 |
| течение силы храня мотор | W | 230 |
| Средняя скорость раскрытия | m/s | 1.6~2.0 |
| Средняя заключительная скорость | 0.5~0.8 | |
| правило технической эксплуатации |
opening-0.3s-closing отверстие opening-180s-closing |
Switchgear 33KV Knkong электрический служит международный рынок на сверх прошлые 10 лет.
