Подробная информация о продукте:
|
| тип: | главный блок кольца 11kv | имя: | Switchgear SF6 |
|---|---|---|---|
| модель: | HXGN15 | стандарт: | CB, ISO |
| Напряжение тока: | 12 24 36KV | Настоящий: | 630,1250A |
| Выделить: | главный блок кольца 1250A 11kv,Switchgear Gis SF6 MV,крытый switchgear 11kv |
||
Внедрение продукции
Генерал

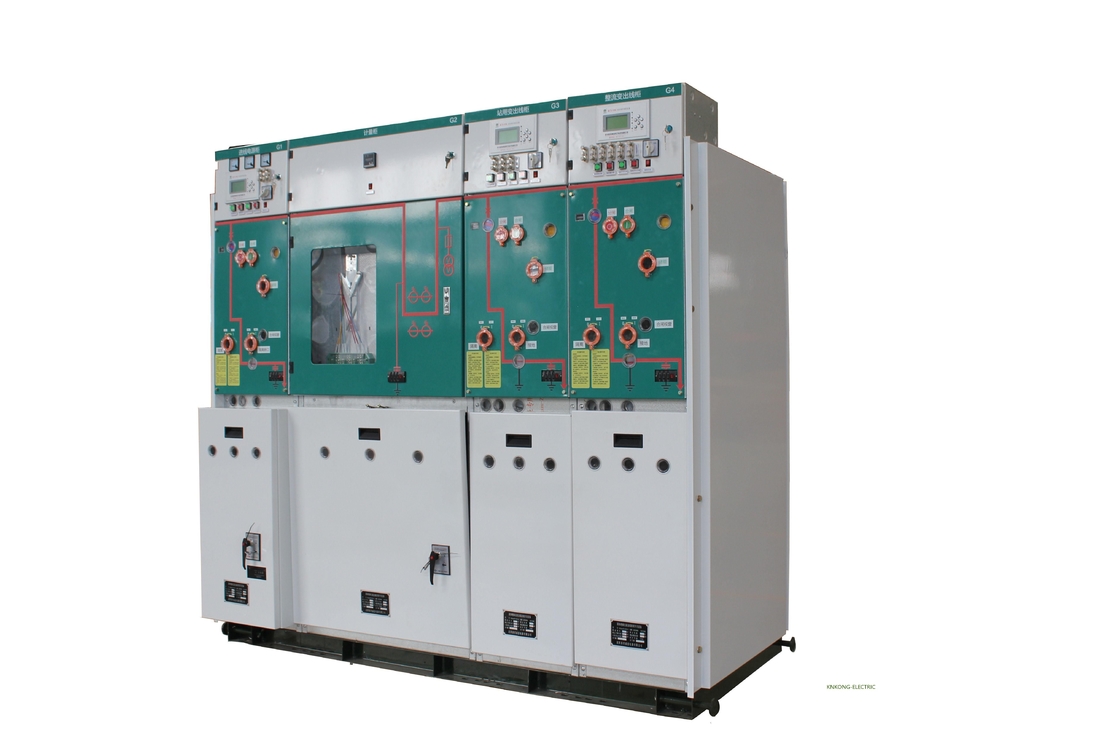

Тип шкаф блока серии HXGN15 сети кольца SF6 с переключателем нагрузки SF6 как основной переключатель, для всего шкафа соответствующий для электрической автоматизации распределения и компактирует также расширяемый switchgear конца металла. Оно характеры в своих простой структуре, гибкой деятельности, надежном блокировать и удобной установке etc., которая может обеспечить удовлетворительные технические проекты как для различных случаев, так и для потребителей применения. С принятием сенсорной техники и реле защиты последним, плюс передовая технология и гибкий проект собрания, тип шкаф блока HXGN15 сети кольца SF6 может совершенно соотвествовать непрерывно переменного рынка. Он может принять само-произведенный переключатель перерыва нагрузки FLBS36 SF6; также согласно потребителю требование можно собрать с интернационально высокопоставленным автоматом защити цепи вакуума серии VB4 с постоянным магнитным механизмом сделанным AREVA или HD4 типом автомат защити цепи SF6 сделанный AREVA или HD4 типом автомат защити цепи SF6 сделанный ABB или с нашим VS1-12 типом автомат защити цепи вакуума с постоянным магнитным механизмом. Рабочие методы для основного переключателя внутри главного блока кольца могут быть или ручны или управляемы электричество. И он может соотвествовать 4 контролей» соответствуенный FTU и RTU.
Особенность
1. Металл-одетая и полностью закрытая структура, может предотвратить грязь и небольшие животные от входа.
2. Через обзорные иллюминаторы в панели двери, положение переключателя и общее состояние можно ясно осмотреть.
3. Ручка двери и переключателя работая механически блокировать для обеспечения что дверь нельзя раскрыть с переключателем закрыла и переключатель нельзя закрыть с дверью открытой.
4. Переключатели вакуума пользы switchgear совмещенные с материалом твердой изоляции. Эта благоприятная для экологии технология избегает польз SF6 как газ изоляции.
5. надежная блокировка FIVE-PREVENTION может эффектно предотвратить от mal-деятельности.
Окружающая среда обслуживания
1. температура воздушной среды: -35℃~+40℃
2. влажность: Ежемесячная средняя влажность 95%; Влажность 90% ежедневного среднего числа.
3. Altitude2500m
4. окружающий воздух не по-видимому загрязнятьый въедливым и огнеопасным газом, паром etc.
5. Отсутствие частого жестокого встряхивания
Техническая дата
| Нет. | Деталь | Блок | Параметр | |||
| 1 | Расклассифицированное напряжение тока | kV | 12 | 24 | 36 | |
| 2 | Расклассифицированная частота | Hz | 50/60 | |||
| 3 | Расклассифицированное течение | 630 (1250*) | ||||
| 4 |
частота силы 1min выдержите напряжение тока |
влажный | kV | 38 | 50 | 70 |
| сухой | kV | 48 | 60 | 85 | ||
| 5 | Импульс молнии выдерживает напряжение тока | kV | 75 | 125/150 | 170 | |
| 6 | Расклассифицированный ломать короткого замыкания настоящий (пик) | kA | 80 | 63 | 63 | |
| 7 | Расклассифицированная активные нагрузка и закрытая петля ломая течение | 63 | 50 | 50 | ||
| 8 | Течение Rated перенося | 1700 | 1200 | 1200 | ||
| 9 | Расклассифицированное короткое замыкание делая настоящим (пик) | kA | 80 | 63 | 63 | |
| 10 | Расклассифицированный кабель (линия) поручая ломающ течение |
50 и 10 50/10 |
||||
| 11 | Ломать обязанности кабеля настоящий в зарывая недостатке | 20 | 20 | 20 | ||
| 12 | Расклассифицированный выдержите течение (пик) | kA | 80 | 63 | 63 | |
| 13 | Короткий период времени выдерживает течение (2s) | kA | 25 | 20 | 20 | |
| 14 | Жизнь механизма | времена | 5000 | 2000 | 2000 | |
Примечание: Для ломать короткого замыкания и пиковое течения основывает на взрывателе плюс комбинация
