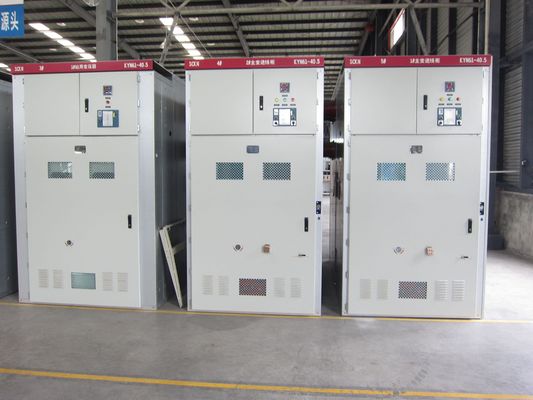

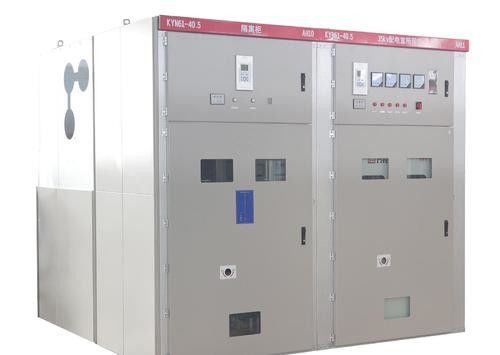

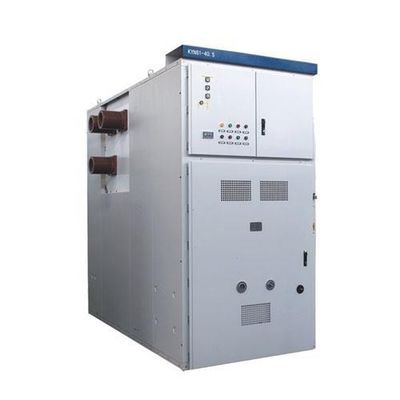

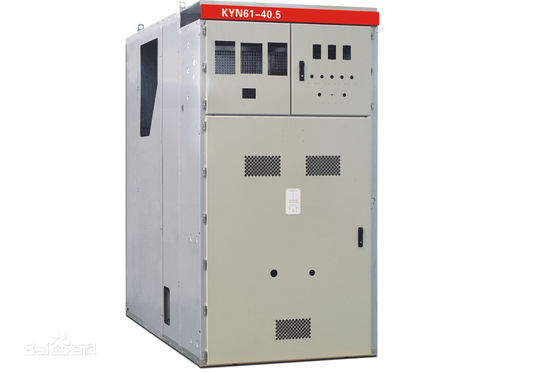

KYN61-40.5 Металл-закрытый AC 50Hz, расклассифицированное напряжение тока 40.5kV соответствующего для электростанции, подстанция, и распределение силы switchgear 3P к промышленным и минируя предприятиям, железнодорожному транспорту как принятие и распределению электрической энергии. И вставка контроля, защиты, и функции контроля цепи. Общего назначения модель имеет преимущества гибкой деятельности, надежного электрического представления, длинного срока службы, удобного обслуживания.
KNY61-60.5 можно оборудовать с серией 40.5KV VCB ABB/Schneider/Knkong.
Окружающая среда обслуживания:
a) Температура воздушной среды: -25℃~+40℃
b) Влажность: Ежемесячная средняя влажность 95%; Влажность 90% ежедневного среднего числа.
c) Altitude2500m
d) Окружающий воздух не по-видимому загрязнятьый въедливым и огнеопасным газом, паром, etc.
e) Отсутствие частого жестокого встряхивания
Технические данные
| Детали |
Блок |
Данные |
| Расклассифицированное напряжение тока |
KV |
40,5 |
| Расклассифицированная частота |
Hz |
50 |
| Расклассифицированное течение |
|
1250,1600,2000 |
| Расклассифицированное короткое замыкание ломая течение |
KA |
25,31.5 |
| Расклассифицированный делающ течение (пик) |
KA |
63,80 |
| течение термической стабильности 4s |
KA |
25,31.5 |
| Расклассифицированный машинный ток (пик) |
KA |
63,80 |
| Расклассифицированный уровень изоляции |
частота силы 1min выдерживает напряжение тока (r.m.s) |
KV |
95 |
| Импульс молнии выдерживает напряжение тока (пик) |
KV |
185 |
| напряжение тока частоты силы 1min через открытый зазор (r.m.s) |
KV |
118 |
| Импульс молнии выдерживает напряжение тока через открытый зазор (пик) |
KV |
215 |
| Класс предохранения от приложения |
|
Приложение IP4X,
Между отсеками IP2X
|
| Размер приложения (Width*Depth*Height) |
mm |
1400*2800*2600
1600*2800*2600 |
| Тип автомата защити цепи |
|
VCB: ZN85-40.5
Автомат защити цепи SF6 |
*Note: switchgear заказа должен обеспечить SLD (одностроковую диаграмму) клиентом
Характеристики главных компонентов:
Крытый автомат защити цепи вакуума VS1-40.5
Расклассифицированное напряжение тока: 40.5kV
Расклассифицированное течение: 630 1250 1600 2000 2500A
Расклассифицированный ломать короткого замыкания настоящий: 20 25 31.5KA
Механическая жизнь: 20 000 раз
Технические данные VS1-40.5
| Детали |
Блок |
Дата |
| Расклассифицированное напряжение тока |
KV
|
40,5 |
| Расклассифицированная кратковременная частота силы выдерживает напряжение тока (1min) |
95 |
| Расклассифицированный импульс молнии выдержать напряжение тока (пик) |
185 |
| Расклассифицированное freq |
Hz |
50/60 |
| Расклассифицированное течение |
|
1250 1600 2000 2500 4000 |
| Расклассифицированное течение отключения короткого замыкания |
KA |
25 31,5 |
| Расклассифицированное кратковременное выдерживает течение |
25 31,5 |
| Расклассифицированное кратковременное постоянное время |
s |
4 |
| Расклассифицированный пик выдерживает течение |
KA |
63 80 |
| Расклассифицированное течение заключения короткого замыкания |
63 80 |
| Расклассифицированное одиночное течение спиной к спине отключения батареи конденсаторов |
|
630/400 |
| Раскрывая время (расклассифицированное вольт.) |
госпожа |
35~60 |
| Заключительное время (расклассифицированное вольт.) |
50~100 |
| Механическая жизнь |
времена |
20000 |
| Расклассифицированные периоды отдыха для расклассифицированного короткого течения отключения |
s |
20 |
| Расклассифицированное напряжение тока деятельности |
V |
AC110/220 DC110/220 |
| Расклассифицированное течение силы храня мотор |
W |
230 |
| Средняя скорость раскрытия |
m/s |
1.6~2.0 |
| Средняя заключительная скорость |
0.5~0.8 |
| Расклассифицированное правило технической эксплуатации |
|
opening-0.3s-closing
отверстие opening-180s-closing
|
Switchgear 33KV Knkong электрический служит международный рынок на сверх 10 лет.
Оцените тяжелую работу нашей профессиональной команды электротехники, международная оценка нашего switchgear 33kv положительный.
