Генерал

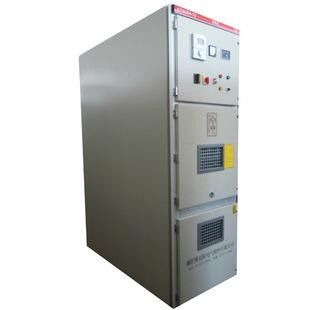

Крытый металл-одетый switchgear KYN28 полный прибор распределения силы для 3.6~24kV, трехфазного AC50/60Hz, одно-автобуса и sectionalized одно-автобусом системы. Он главным образом использован для передачи энергии средних/небольших генераторов в электростанциях; получать силы, передача для подстанций в распределении силы и электрическая система фабрик, шахт и предприятий, и начала большого высоковольтного мотора, etc., для того чтобы контролировать, защищать и контролировать систему. Switchgear встречает IEC, GB3906-91. в дополнение к быть использованным с отечественным автоматом защити цепи вакуума VS1, его можно также использовать с VD4 от ABB, 3AH5 от Сименс отечественного ZN65A, и VB2 от GE, etc., поистине прибор распределения силы с хорошей работой.
Для того чтобы соотвествовать для установки стены и первоначального обслуживания, switchgear оборудован с особенным настоящим трансформатором, так, что оператор сможет поддерживать и проверять его перед кабиной.
Окружающая среда обслуживания
1. температура воздушной среды: -25℃~+40℃
2. влажность: Ежемесячное среднее 95%; Ежедневное среднее число 90%.
3. Altitude2500m
4. окружающий воздух не по-видимому загрязнятьый въедливым и огнеопасным газом, паром etc.
5. Отсутствие частого жестокого встряхивания
Параметры шкафа
Структура шкафа сделана из алюмини-цинк-покрытых листов, которые скреплены болтами и обработаны механическими инструментами CNC используя множественные гнуть процессы;
Унесена вся деятельность с дверью шкафа закрыла;
Уровень защиты высок, который может предотвратить вторжение твердых частиц и насекомое-вредителей;
Простое и эффективное «замыкание предохранения 5» для предотвращения misoperation;
Смогите быть оборудовано с автоматами защити цепи вакуума VS1 и VD4;
Легко заменить автомат защити цепи, и взаимозаменяемость ручной тележки хороша;
Надежная установка стены и переднее обслуживание шкафа уменьшают площадь пола;
Комната кабеля имеет обширный космос и может соединить множественные кабели;
Комнату автомата защити цепи и комнату кабеля можно оборудовать с подогревателями соответственно для предотвращения конденсации и корозии.
Технические данные
| Нет. |
Деталь |
Блок |
Параметр |
| 1 |
Расклассифицированное напряжение тока |
kV |
3.6~24 |
| 2 |
Расклассифицированная частота |
Hz |
50/60 |
| 3 |
Расклассифицированное течение |
|
630,1250,1600,2000,2500,3150,4000 |
|
4
|
Течение ветви расклассифицированное шинопроводом |
|
630,1250,1600,2000,2500,3150,4000
|
|
5
|
Главным течение расклассифицированное шинопроводом |
|
630,1250,1600,2000,2500,3150,4000
|
|
6
|
частота силы 1min выдерживает напряжение тока |
влажный |
KV
|
38 |
50/60 |
| |
|
сухой
|
|
48
|
60/65
|
|
7
|
Импульс молнии выдерживает напряжение тока |
kV
|
75
|
95/125
|
|
8
|
Расклассифицированный ломать короткого замыкания настоящий (пик) |
KA
|
40/50/63/80/100
|
|
9
|
Короткий период времени выдерживает течение (4s) |
|
20/25/31.5/40
|
| 10 |
Тип защиты |
|
IP4X для расквартировывать |
