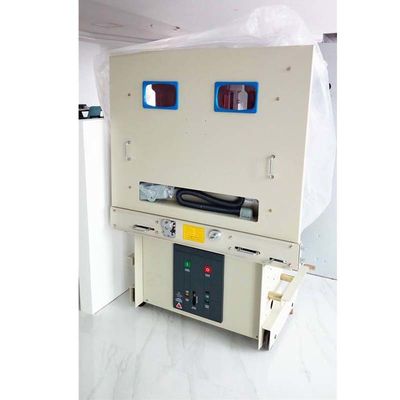

Автомат защити цепи вакуума VS1-40.5T высоковольтный VCB крытый 40,5 KV

Тип крытые высоковольтные поставки VS1-40.5T электротехнического оборудования автомата защити цепи вакуума

Внедрение продукции

(модульный тип) крытый автомат защити цепи вакуума -40,5 соответствующий для крытого высоковольтного оборудования с расклассифицированным напряжением тока 40.5kV и трехфазного AC 50Hz. Его можно использовать как промышленные и минируя предприятия, электростанции и подстанции как течение нагрузки, течение перегрузки и короткое замыкание. Для настоящей пользы, соответствующее для частой деятельности.

Особенности структуры

1. Механизм надежной модульной весны работая: план механизма весны работая стиль up-down, который имеет функцию ручной храня энергии и электрической храня энергии; Небольшой размер, хорошая общая жесткость, и представление

2. Структура рукава (VS1-40.5): Вакуум туша камеру основной цепи внутри закрытого изолируя барабанчика; Материал изолируя барабанчика эпоксидная смола которая имеет надежное механическое и электрические свойства. Используя предварительную прессформу APG отростчатую, изолируя барабанчик имеет роль поддержки и внутрифазового и относительного влияния изоляции

3. Помещенная структура поляка (VS1-40.5E): Проводная цепь принимает твердый поляка заключения; Используя предварительную прессформу процесса APG, положите прерывателя вакуума и другие твердые частей (для основной цепи) помещенные с материалом эпоксидной смолы, делают главный модуль цепи. С внутренностью и вне двойного дизайна юбки, поляк имеет особенности как большое расстояние между электродами по поверхности диэлектрика, высокая механическая прочность, высокая точность части, меньше частей, никаких вторичных регулировки, и небольшая сложенная поверхность

4. Стандартный включеный-выключеный модуль функции: Механизм весны модульного проектирования, который включает 2 функциональных модуля: закрывать и открытие; Он имеет характеристики удобного обслуживания, быстрой замены, и короткой продолжительности технического обслуживания; Отсутствие подрегулировки для механизма всего автомата защити цепи работая после замены заключительного и ломая модуля, который может уменьшить поддержание в исправном состоянии

5. Улучшайте взаимозаменяемость и приспособляемостьь ручной тележки, размер установки и ZN85, VD4, и другие продукты; Сильная ломая способность, длинный срок службы

Нормальное состояние обслуживания

1. Температура окружающей среды: -15℃-+40℃, средняя температура нет больше чем 35℃ в 24 часах
2. Высота над уровнем моря: ≤1000m;
3. Относительная влажность: средняя влажность дня должна быть не больше чем 95%; средняя влажность месяца должна быть не больше чем 90%;
4. Давление насыщенного пара: среднее давление дня должно быть не больше чем 2. 2kPa, средняя влажность месяца должны быть не больше чем l.8kPa;
5. Условия окружающей среды: Он должен быть установлен в места без пыли, дыма, химического размывания, горючего газа и соляного загрязнения перегара.

Параметры VS1-40.5/E технические

Параметры механических свойств
