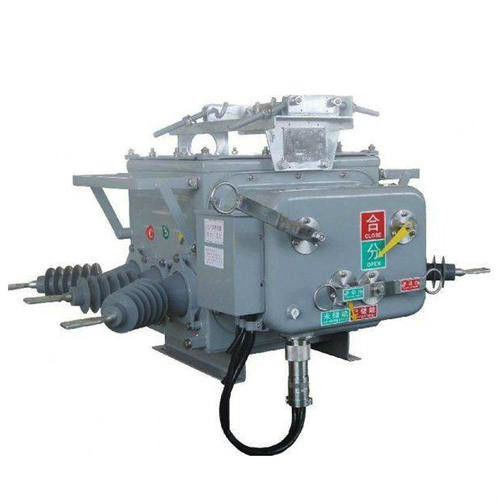

(ZW20B-12) на открытом воздухе поляк-установленный высоковольтный автомат защити цепи вакуума ZW20-12 на открытом воздухе высоковольтный switchgear с расклассифицированным напряжением тока 12kV и трехфазного AC 50Hz. Главным образом использованный для ломать и закрывать нагрузку настоящую, перегрузите течение и течение короткого замыкания электрической системы.
Соответствующее для защиты и контроля подстанций, промышленных и минируя предприятий и городских и сельских сетей распределения силы, и особенно соответствующее для мест с частой деятельностью и городскими сетями распределения силы автоматизации. Этот продукт соответствуется регулятору, который может соотвествовать системы автоматизации распределения и может надежно и эффектно завершить традиционную функцию recloser.
Технические характеристики
Электрическое соединение через гнездо авиации и на открытом воздухе загерметизированный кабель системы управления, с функцией обнаружения неисправностей, суждением функции управления защиты и функции связи надежным, обнаружением нул токов повреждения последовательности настоящих и внутрифазовых короткого замыкания в и из поля, и автоматическим удалением однофазного земляного повреждения переключатель основного корпуса недостатка короткого замыкания между участками и участками тушить вакуума и изоляция газа SF6. Тело коробки ссылается на газовое уплотнение Тошиба, Японию, взрывозащищенную, и технология структуры изоляции имеет превосходное общее герметизируя представление. Газовая внутренность SF6 не протекает и не повлияна на внешним миром.
Нормальное состояние обслуживания:
1. Температура окружающего воздуха: -40℃~+40℃; ежедневная разница в температуры: ежедневное изменение температуры нет больше чем 25℃; Согласно материальным свойствам газа SF6, когда температура окружающей среды -40℃, если воздушное давление внутри шкафа 0.05Mpa, то это когда SF6 все еще в газовом состоянии, для обеспечения нормального функционирования продукта. (Когда температура окружающей среды -40°C и давление по манометру 0.05Mpa, пункт сжижения SF6 -55°C; на нул давлениях по манометру, пункт сжижения SF6 не превысит -60°C).
2. Скорость ветра нет больше чем 35m/s;
3. Никакое место где воспламеняемость, опасность взрыва, сильные химические corrosives (как различные кислоты, алкалиы или плотный дым, etc.) и строгая вибрация.
4. Высота: ≤1000m;
5. Покрывать толщину: 10mm;
6. Степень загрязнения воздуха: Уровень IV;
7. Сила землетрясения: градусы ≤7;
8. Нейтральный пункт заземляя метод энергосистемы: нейтральный пункт не заземлен, нейтральный пункт заземлен через катушку подавления дуги, и нейтральный пункт заземлен через низкое сопротивление.
Технические параметры
|
Нет.
|
Деталь
|
Блок
|
Параметр
|
|
1
|
Расклассифицированное напряжение тока
|
KV
|
12
|
|
2
|
Расклассифицированная частота
|
Hz
|
50
|
|
3
|
Расклассифицированное течение
|
|
630 1250
|
|
4
|
Частота силы выдерживает
напряжение тока (трещиноватость изоляции DryWet)
|
KV
|
423448
|
|
5
|
Удар молнии выдерживает напряжение тока
|
KV
|
75
|
|
6
|
Расклассифицированный ломать короткого замыкания настоящий
|
KA
|
2025
|
|
7
|
Расклассифицированное короткое замыкание ломая настоящие ломая времена
|
времена
|
30
|
|
8
|
Последовательность Rated работая
|
|
O-0.3s-CO-180s-CO
|
|
9
|
Расклассифицированное течение заключения короткого замыкания
|
KA
|
50 63
|
|
10
|
Расклассифицированное кратковременное выдерживает течение
|
20 25
|
|
11
|
Расклассифицированное максимальное значение выдерживать течение
|
50 63
|
|
12
|
Расклассифицированная продолжительность короткого замыкания
|
s
|
4
|
|
13
|
Механическая выносливость
|
времена
|
10000
|
|
14
|
Толщина носки контакта позволяемая
|
mm
|
3
|
