3 участка 10/0.4KV смазывают тип IEC GB ISO трансформатора 30-2500KVA
Внедрение продукции

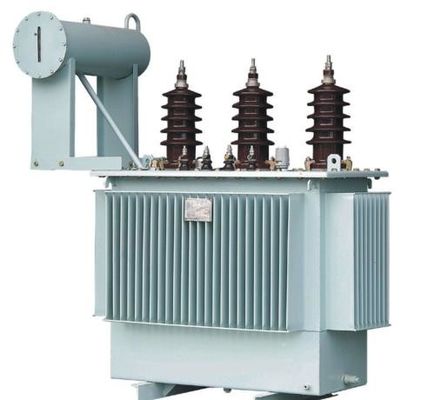

Масл-погруженный трансформатор один из важных механизмов в электропитании и системе распределения промышленных и минируя предприятий и гражданских зданий. Он уменьшает напряжение тока 10(6) сетей kV или 35kV к напряжению тока автобуса 230/400V используемому потребителем. Этот тип продукта соответствующий на AC 50 (60) Hz, трехфазная паспортная максимальная производительность 2500kVA (однофазная паспортная максимальная производительность 833kVA, однофазный трансформатор вообще не порекомендована), можно использовать внутри помещения (на открытом воздухе), когда емкость 315kVA и ниже может быть установлена на поляка, температура окружающей среды не выше чем 40℃, более не низкое чем -25℃, самая высокая температура ежедневного среднего числа 30℃, самая высокая ежегодная средняя температура 20℃, относительная влажность не превышает 90% (температура окружающей среды 25℃), высота отсутствие больше чем 1000m. Если он сбивчив с вышеуказанными условиями пользы, то соотвествующие регулировки квоты должны быть сделаны в соответствии с уместными обеспечениями GB6450-86.
Особенности
1. Металлический стержень трансформатора значительно уменьшает потерю нулевой нагрузки и течение нулевой нагрузки, и металлический стержень прыгнут для обеспечения закрепленности металлического стержня и для уменьшения шума.
2. Повсюду замотки напряжения тока сделаны бескислородной меди, и замоток низшего напряжения 500kVA и ниже принимают двухслойную цилиндрическую структуру. 630kVA и выше принимают двух-спираль или структуру квадрацикл-спирали, и обмотка высокого напряжения принимает разнослоистую цилиндрическую структуру.
3. Группа соединения трансформатора использует Dyn11 для уменьшения удара гармоник по энергосистеме и для того чтобы улучшить качество электропитания.
4. Трансформатор полностью загерметизированная структура, которой увеличивает срок службы, не нужно повиснуть ядр и свободна обслуживания.
5. Измеренное значение шума ниже чем стандарт.
После этой серии трансформаторов транспортируйте нормально, соответствующие части можно установить без ядра проверяя, и проверку соответствия условиям можно унести, и их можно включить в работу после быть квалифицированным.
Стандарты продукта
GB1094.1-2013
GB1094.2-2013
GB1094.3-2003
GB1094.5-2008
GB/T1094.10-2003
GB/T25446-2010
Режимные характеристики
a. Замотки низшего напряжения масл-погруженных трансформаторов вообще принимают цилиндрическую структуру с медной фольгой вокруг вала, за исключением медных проволок небольш-емкости; обмотка высокого напряжения принимает разнослоистую цилиндрическую структуру для того чтобы сбалансировать распределение ампер-поворота замотки и утечки причины. Небольшая, высокая механическая прочность, сильное сопротивление короткого замыкания.
b. Металлический стержень и замотка каждое приняты с измерениями крепления. Прикрепляя части как высота прибора и руководства низшего напряжения оборудованы с само-запирая подгаечниками, и не-приостанавливая структура принята для того чтобы выдержать удар транспорта.
c. Катушка и металлический стержень вакуум высушили, и масло трансформатора вакуум фильтрованный и смазанный для того чтобы уменьшить влагу внутри трансформатора.
d. Масляный бак принимает рифленый лист, который имеет дыша функцию для того чтобы возмещать потерю изменение тома масла причиненного изменениями температуры, так этот продукт не имеет хранителя масла, который очевидно уменьшает высоту трансформатора.
e. Потому что рифленый лист заменяет хранителя масла, масло трансформатора изолировано от внешнего мира, который эффектно предотвращает вход кислорода и влаги, которая водит к уменшению в проведении изоляции.
f. Согласно вышеуказанным 5 пунктам представления, обеспечено что масл-погруженному трансформатору не нужно быть измененным во время нормального функционирования, которое значительно уменьшает расходы на техническое обслуживание трансформатора и увеличивает срок службы трансформатора.
Данные по трансформатора масла 10KV S11 главные технические
Расклассифицированная емкость
(KVA) |
Высокий
напряжение тока
(KV) |
Выстукивать
Ряд |
Низкий уровень
напряжение тока
(KV) |
Частота
(Hz) |
Соединение
Символ |
Потеря нулевой нагрузки
(W) |
потеря нагрузки
(W) |
Течение нулевой нагрузки
(%) |
Уровень шума
(dB) |
Короткое замыкание
импеданс (%) |
Датчик
X b
(mm x mm) |
Размеры
L*W*H (mm) |
Вес (KG) |
| 30 |
6
6,3
6,6
10
10,5
11 |
±5%
±2X 2. 5% |
0,4 |
50 |
- yn11
- Y, ynO
|
100 |
630 |
2,3 |
44 |
4 |
400 |
770X545X890 |
260 |
| 50 |
130 |
910 |
2,0 |
44 |
400 |
790X560X920 |
320 |
| 80 |
180 |
1310 |
1,9 |
48 |
400 |
850X635X980 |
420 |
| 100 |
200 |
1580 |
1,8 |
48 |
550 |
865X685X990 |
470 |
| 160 |
280 |
2310 |
1,6 |
49 |
550 |
1120X740X1050 |
610 |
| 200 |
340 |
2730 |
1,5 |
51 |
550 |
1235X825X1080 |
750 |
| 250 |
400 |
3200 |
1,4 |
51 |
550 |
1275X860X1100 |
850 |
| 315 |
480 |
3830 |
1,4 |
53 |
550 |
1300X870X1170 |
960 |
| 400 |
570 |
4520 |
1,3 |
53 |
660 |
1395X960X1190 |
1160 |
| 500 |
680 |
5410 |
1,2 |
54 |
660 |
1530X1080X1230 |
1340 |
| 630 |
810 |
6200 |
1,1 |
54 |
4,5 |
660 |
1660X1180X1300 |
1660 |
| 800 |
980 |
7500 |
1,0 |
57 |
820 |
1740X1255X1400 |
2100 |
| 1000 |
1150 |
10300 |
1,0 |
57 |
820 |
1780X1320X1490 |
2400 |
| 1250 |
1360 |
12000 |
0,9 |
59 |
820 |
1855X1345X1580 |
2850 |
| 1600 |
1640 |
14500 |
0,8 |
59 |
820 |
1960X1415X1700 |
3430 |
Данные по трансформатора масла 10KV-S13/14 главные технические
Расклассифицированная емкость
(KVA) |
Высокий
напряжение тока
(KV) |
Выстукивать
Ряд |
Низкий уровень
напряжение тока
(KV) |
Частота
(Hz) |
Соединение
Символ |
Потеря нулевой нагрузки
(W) |
потеря нагрузки
(W) |
Течение нулевой нагрузки
(%) |
Уровень шума
(dB) |
Короткое замыкание
импеданс (%) |
Датчик
X b
(mm x mm) |
Размеры
L*W*H (mm)
|
Вес (KG) |
| S13 |
S14 |
S13 |
S14 |
| 30 |
6
6,3
6,6
10
10,5
11
|
±5%
±2X 2,5%
|
0,4 |
50 |
D, ynO yn11 Y. |
80 |
80 |
630/600 |
505/480 |
1,4 |
50 |
4 |
400X40C |
1005X670X960 |
280 |
| 50 |
100 |
100 |
910/870 |
730/695 |
1,2 |
50 |
400 X 40C |
1005X670X990 |
390 |
| 80 |
130 |
130 |
1310/1250 |
1050/1000 |
0,97 |
52 |
400X40C |
1060 X 715X1040 |
495 |
| 100 |
150 |
150 |
1580/1500 |
1265/1200 |
0,97 |
52 |
550X55C |
1075X735X1060 |
600 |
| 125 |
170 |
170 |
1890/1800 |
1510/1440 |
0,84 |
54 |
550X55C |
1110X750X1100 |
690 |
| 160 |
200 |
200 |
2310/2200 |
1850/1760 |
0,84 |
54 |
550X55C |
1140X780X1130 |
780 |
| 200 |
240 |
240 |
2730/2600 |
2185/2080 |
0,74 |
56 |
550X55C |
1210X815X1150 |
908 |
| 250 |
290 |
290 |
3200/305 |
2560/2440 |
0,64 |
56 |
550X55C |
1290X885X1190 |
1043 |
| 315 |
340 |
340 |
3830/3650 |
3065/2920 |
0,64 |
58 |
550X55C |
1300X880X1230 |
1190 |
| 400 |
410 |
410 |
4520/4300 |
3615/3440 |
0,54 |
58 |
660 X 66C |
1410X975X1300 |
1430 |
| 500 |
480 |
480 |
5410/5150 |
4330/4120 |
0,54 |
60 |
660X66C |
1465 X 980X1390 |
1648 |
| 630 |
570 |
570 |
6200 |
4960 |
0,54 |
60 |
4,5 |
660X66C |
1560X1050X1410 |
2027 |
| 800 |
700 |
700 |
7500 |
6000 |
0,48 |
62 |
820X82C |
1700X1160X1480 |
2500 |
| 1000 |
830 |
830 |
10300 |
8240 |
0,42 |
62 |
820X82C |
1790X1280X1520 |
2700 |
| 1250 |
970 |
970 |
12000 |
9600 |
0,36 |
65 |
820X82C |
1890X1360X1600 |
3280 |
| 1600 |
1170 |
1170 |
14500 |
11600 |
0,36 |
69 |
820X82C |
1970X1430X1700 |
3500
|
