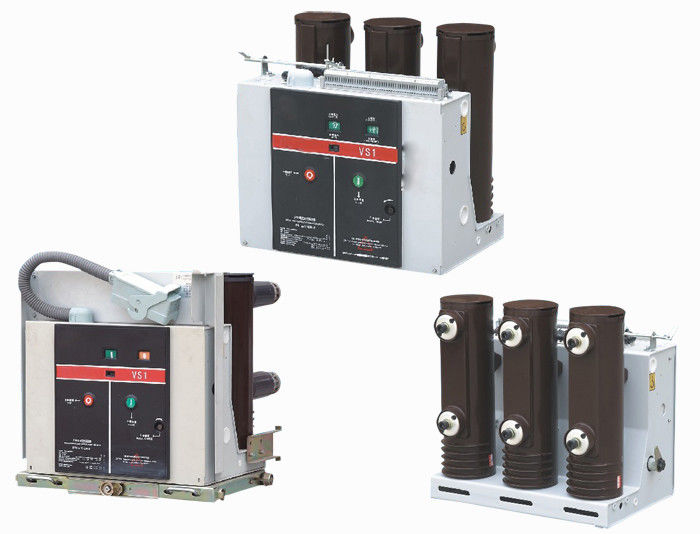

Врезанное серией модульное проектирование автомата защити цепи вакуума поляка VS1

Врезанное серией модульное проектирование автомата защити цепи вакуума поляка VS1
Врезанное серией модульное проектирование автомата защити цепи вакуума поляка VS1

Большие изображения :  Врезанное серией модульное проектирование автомата защити цепи вакуума поляка VS1

Подробная информация о продукте:
Место происхождения: КИТАЙ
Фирменное наименование: KNKONG
Сертификация: CB,ISO,IEC
Номер модели: VS1-12
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: USD 1000-2000 Each
Упаковывая детали: Стандартная упаковка экспорта
Время доставки: 15 рабочих дней
Условия оплаты: L/C, T/T, западное соединение
Поставка способности: Блок 1000 в месяц
контакт

Врезанное серией модульное проектирование автомата защити цепи вакуума поляка VS1

описание
Напряжение тока: 12кВ Настоящий: 1250А
Ломать течение: 25кА Тип: Витхдравабле
Оригинал: КИТАЙ Мануфакторы: KNKONG
Высокий свет:

Серии VS1 вакуумируют автомат защити цепи

,

Врезанный автомат защити цепи вакуума поляка

,

Модульный автомат защити цепи вакуума VCB

Автомат защити цепи вакуума серии VCB 12KV 1250A VS1

Напряжение тока: 12KV

Настоящий: 1250A

Ломать настоящий: 25KA

Тип: withdrawable





Обзор продукта

VS1-Series врезало поляка. автоматы защити цепи вакуума применимы к 12kV, трехфазному switchgear AC 50Hz крытому и могут служить как защита и блоки управления для промышленного и минируя оборудования подстанции трансформатора установки. С дизайном модульных и независим-рамки для их механизмов весны работая, автоматы защити цепи VS1-Series могут работать со средний-набором KYN28- 12(24) и фиксированным switchgear. Эти автоматы защити цепи подлежат и фиксированная установка и собрание с тележкой как блок ручной тележки



Применимые стандарты

Высоковольтные switchgear 1EC62271-100 и контрол-шестерн-часть 100: Автоматы защити цепи переменного тока



Вторичная цепь

Автоматы защити цепи вакуума VS1-Series принимают модульные проектирования для их вторичных монтажных плат управляемой схемы. Электрическое соединение механизмов использует высокосортные штепсельные вилки само-крепежной детали, которым и облегчает замену и обеспечивает надежное электрическое соединение



Технические параметры

Нет. Деталь Блок Параметр
1 Расклассифицированное напряжение тока KV 12
2 Расклассифицированная частота Hz 50/60
3



Расклассифицированный уровень изоляции

 частота силы 1min выдерживает напряжение тока (R.M. s)



KV

42 (участк-к-участок, участк-к-земля)

48 (через изолируя расстояние)
Освещающ импульс выдержите напряжение тока (пик)

75 (участк-к-участок, участк-к-земля)

85 (через изолируя расстояние)





4





Расклассифицированное течение





 630 630 1250 1600
1250 1250 1600 2000
    2000 2500
    2500 3150
      4000
5 Расклассифицированный ломать короткого замыкания настоящий



KA

 20 25 31,5 40
6 Расклассифицированное кратковременное выдерживает течение 20 25 31,5 40
7 Расклассифицированное течение маркировки короткого замыкания 50 63 80 100
8 Расклассифицированный пик выдерживает течение 50 63 80 100
9 Расклассифицированная продолжительность короткого замыкания s 4
10 Последовательность Rated работая   O-0.3s-O/C-180s-O/C
11 Ломать времена расклассифицированного течения короткого замыкания Времена 30/20 раз (40KA)
12 Механическая выносливость Ops 20000
13 Расклассифицированный одиночный ломать батареи конденсаторов настоящий



 630
14 Расклассифицированный ломать спиной к спине батареи конденсаторов настоящий 400
15 ломать недостатка Двух-земли настоящий 27,4
16 Позволяемое максимальное размывание контакта



mm

 3
17 Зазор между открытыми контактами 10±1
18 Над ходом 3.5±0.5
19 Не-симультанность трехфазных открытия и закрывать

госпожа



 ≤2
20 Отскочите продолжительность заключения контакта ≤2
21 Средняя ломая скорость (момент времени ломая 6mm)

m/s



 1.1±0.2
22 Средняя делая скорость 0.8±0.2
23 Делать время

госпожа



 ≤100
24 Ломать время ≤50





25



Сопротивление каждой цепи участка основной



μ Ω

 630A ≤50
1250A ≤45
1600A~2000A ≤35
≥2500A ≤25
26 Контакт ломая амплитуду прыжка mm ≤2



27

 Рабочий потенциал Rated Рабочий потенциал Rated (v) AC/DC



V

 24* 110 220
Объем напряжения тока нормального функционирования Отверстие: 65%-120% не позволено расклассифицированное напряжение тока, в случае если напряжение тока ниже чем 30% расклассифицированное напряжение тока, раскрывая деятельность
28 Расклассифицированное напряжение тока мотора накопления энергии V AC110/220, DC110/220
29 Время накопления энергии S ≤15



Врезанное серией модульное проектирование автомата защити цепи вакуума поляка VS1 0
