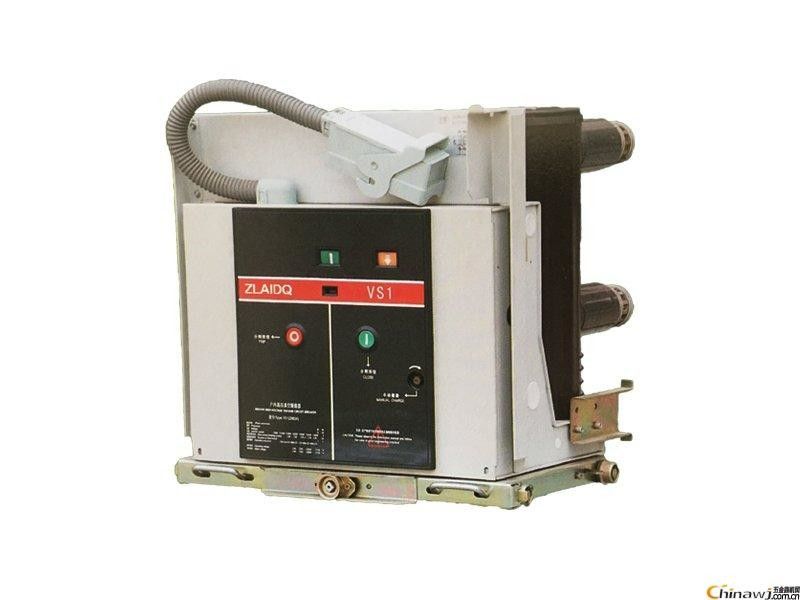

Автомат защити цепи 12KV 2000A вакуума VS1-12 VCB
Напряжение тока: 12KV
Настоящий: 2000A
Ломать настоящий: 20KA
Тип: withdrawable
Обзор продукта
VS1-Series врезало поляка. автоматы защити цепи вакуума применимы к 12kV, трехфазному switchgear AC 50Hz крытому и могут служить как защита и блоки управления для промышленного и минируя оборудования подстанции трансформатора установки. С дизайном модульных и независим-рамки для их механизмов весны работая, автоматы защити цепи VS1-Series могут работать со средний-набором KYN28- 12(24) и фиксированным switchgear. Эти автоматы защити цепи подлежат и фиксированная установка и собрание с тележкой как блок ручной тележки
Условие особенного обслуживания
Особенные эксплуатационные режимы быть соглашенным дальше изготовителем и потребителем изготовитель необходимо посоветовать с заранее о каждом особенном эксплуатационном режиме:
Высота места сверх 1000m
- Учитывайте уменьшение в диэлектрической прочности воздуха
- Или тип автомат защити цепи плато должен быть приказан, который встречает
соответствуя требования к изоляции.
Увеличенная температура окружающей среды
- Настоящая пропускная способность уменьшена
- Предусмотрите дополнительную вентиляцию для тепловыделения
Другое рассмотрение должно быть посоветовано с с изготовителем согласно разделу 2,2 в IEC 62271-1
Технические параметры
| Нет. |
Деталь |
Блок |
Параметр |
| 1 |
Расклассифицированное напряжение тока |
KV |
12 |
| 2 |
Расклассифицированная частота |
Hz |
50/60 |
| 3 |
Расклассифицированный уровень изоляции
|
частота силы 1min выдерживает напряжение тока (R.M. s) |
KV
|
42 (участк-к-участок, участк-к-земля)
48 (через изолируя расстояние)
|
| Освещающ импульс выдержите напряжение тока (пик) |
75 (участк-к-участок, участк-к-земля)
85 (через изолируя расстояние)
|
|
4
|
Расклассифицированное течение
|
|
630 |
630 |
1250 |
1600 |
| 1250 |
1250 |
1600 |
2000 |
| |
|
2000 |
2500 |
| |
|
2500 |
3150 |
| |
|
|
4000 |
| 5 |
Расклассифицированный ломать короткого замыкания настоящий |
KA
|
20 |
25 |
31,5 |
40 |
| 6 |
Расклассифицированное кратковременное выдерживает течение |
20 |
25 |
31,5 |
40 |
| 7 |
Расклассифицированное течение маркировки короткого замыкания |
50 |
63 |
80 |
100 |
| 8 |
Расклассифицированный пик выдерживает течение |
50 |
63 |
80 |
100 |
| 9 |
Расклассифицированная продолжительность короткого замыкания |
s |
4 |
| 10 |
Последовательность Rated работая |
|
O-0.3s-O/C-180s-O/C |
| 11 |
Ломать времена расклассифицированного течения короткого замыкания |
Времена |
30/20 раз (40KA) |
| 12 |
Механическая выносливость |
Ops |
20000 |
| 13 |
Расклассифицированный одиночный ломать батареи конденсаторов настоящий |
|
630 |
| 14 |
Расклассифицированный ломать спиной к спине батареи конденсаторов настоящий |
400 |
| 15 |
ломать недостатка Двух-земли настоящий |
27,4 |
| 16 |
Позволяемое максимальное размывание контакта |
mm
|
3 |
| 17 |
Зазор между открытыми контактами |
10±1 |
| 18 |
Над ходом |
3.5±0.5 |
| 19 |
Не-симультанность трехфазных открытия и закрывать |
госпожа
|
≤2 |
| 20 |
Отскочите продолжительность заключения контакта |
≤2 |
| 21 |
Средняя ломая скорость (момент времени ломая 6mm) |
m/s
|
1.1±0.2 |
| 22 |
Средняя делая скорость |
0.8±0.2 |
| 23 |
Делать время |
госпожа
|
≤100 |
| 24 |
Ломать время |
≤50 |
|
25
|
Сопротивление каждой цепи участка основной
|
μ Ω
|
630A |
≤50 |
| 1250A |
≤45 |
| 1600A~2000A |
≤35 |
| ≥2500A |
≤25 |
| 26 |
Контакт ломая амплитуду прыжка |
mm |
≤2 |
|
27
|
Рабочий потенциал Rated |
Рабочий потенциал Rated (v) AC/DC |
V
|
24* |
110 |
220 |
| Объем напряжения тока нормального функционирования |
Отверстие: 65%-120% не позволено расклассифицированное напряжение тока, в случае если напряжение тока ниже чем 30% расклассифицированное напряжение тока, раскрывая деятельность |
| 28 |
Расклассифицированное напряжение тока мотора накопления энергии |
V |
AC110/220, DC110/220 |
| 29 |
Время накопления энергии |
S |
≤15 |
Безопасность деятельности
С анти--maloperation запирая защитой эти автоматы защити цепи, работая в шкафах switchgear, могут осуществить функции, избежание malapert и увеличивать «5-защиты» блокируя защиту безопасности оператора личной.
Только когда автомат защити цепи и переключатель зарывать в отключенном положении может тележка автомата защити цепи была положена на полку к положению обслуживания от положения теста
Автомат защити цепи можно закрыть только когда в положении обслуживания/теста.
С автоматом защити цепи закрыл свою тележку не смогите быть положено на полку внутри или положено на полку вне которую можно осуществить только когда автомат защити цепи в отключенном положении.
Автомат защити цепи в закрытой позиции нельзя положить на полку вне от положения обслуживания к положению теста.
Автомат защити цепи не может быть закрыт пока он кладется на полку внутри.
Когда автомат защити цепи закрыт, если заключительный сигнал не сумеет быть, который извлекли своевременными, то внутренняя управляемая схема анти--отключения отрежет заключительную цепь для предотвращения множественный reclosing (опционный).
Если электрическое заключительное замыкание выбрано, то автомат защити цепи будет неспособен быть закрытым когда вторичная цепь не сумеет обеспечить силу или обеспеченная сила не сумеет встретить нормальное функционирование запирая электромагнита (опционного).
