Подробная информация о продукте:
|

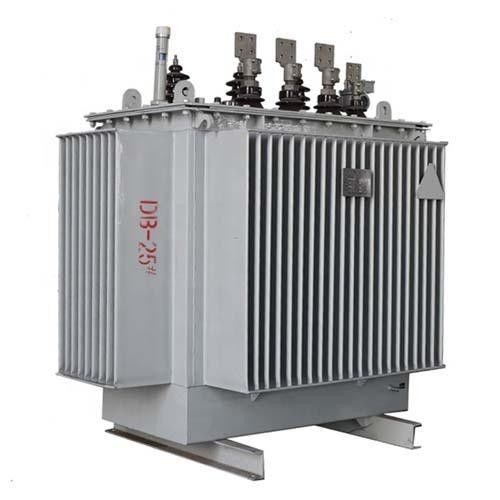

Имя: | Трансформатор погруженный маслом | Тип: | Масло |
---|---|---|---|
Частота: | 50ХЗ/60ХЗ | Стандарт: | GB1094 |
Выделить: | Трансформатор GB1094 погруженный маслом,10kva участок трансформатора 3,100 участок трансформатора 3 kva |
Внедрение продукции
Стандарты продукта
Правила GB1094.1-2013General для трансформаторов
Повышение температуры трансформатора GB1094.2-2013Power
Уровень GB1094.3-2003Insulation и тест изоляции трансформаторов
Трансформатор GB1094.5-2008Power выдерживает возможность короткого замыкания
Трансформаторы GB/T1094.10-2003Power - часть 10: Определение уровней звука
GB/T25446-2010Oil погрузило параметры и требования к аморфического распределительного трансформатора ядра сплава технические
Условия
1. Условия нормальной окружающей среды: Высота не превышает 1000m;
2. Самое высокое °C температуры окружающей среды +40, самое низкое °C -25;
3. условия для особенных окружающих сред: Высота сверх 1000m;
4. Самое высокое °C температуры окружающей среды +40, самое низкое -45 °C. (детальное описание приказывая);
5. место установки: отсутствие коррозионного газа, отсутствие очевидной окружающей среды грязи;
Примечание: Согласно соглашенным условиям, обеспечить потребителей с продуктами под специальными условиями пользы.
Структурные особенности
Металлический стержень: Магнитный материал металлического стержня использует аморфический сплав. В виду того что аморфический сплав не имеет кристаллическую структуру и имеет мягкую магнитную характеристику, зона петли гистерезиса очень узка, замагничивание
сила небольшая, электрическая резистивность высока, и потеря на вихревые токи небольшая, поэтому использованы потеря нулевой нагрузки и течение нулевой нагрузки трансформатора сделанного этого материала. очень низкий. Ядр составлено 4 отдельных рамок ядра в плоскости такое же
сформировать тип 3-phasefive-столбца. Его необходимо обжечь, и он должен иметь соединение взаимн барьера с прямоугольной взаимн секционной формой.
Катушка: В дополнение к использованию замоток низшего напряжения (160kVA или более менее) с медными проводниками, цилиндрическая структура сделанная медной фольги isgenerally использовала; обмотки высокого напряжения используют мульти-наслоенную цилиндрическую структуру для того чтобы сбалансировать обматывая распределение ампера и утечку магнитного потока. Замотки высоковольтных и низшего напряжения обветренный вместе с приборами напряжения провода для того чтобы сформировать прямоугольные катушки, и катушки затвердеты путем горяч-отжимать и формировать для увеличения механической прочности замоток и способности выдержать короткое замыкание.
Масляный бак: Он принимает красивое полно-запечатывание и не требующую ухода рифленую структуру. Через предварительную технологию производства масляного бака, он проходит строгое давление.
