Подробная информация о продукте:
|
| Напряжение тока оценки: | 12кВ | номинальный ток: | 630A 1250A |
|---|---|---|---|
| Классифицируя частота: | 50Hz | Стандарты: | ISO9001: 2015, CCC, ISO9001, CE, CB, IEC60898 |
| OEM/ODM: | Доступный | Мануфакторы: | KNKONG |
| Выделить: | 12KV на открытом воздухе VCB,Автомат защити цепи 12KV на открытом воздухе VCB,на открытом воздухе выключатель вкб |
||
Внедрение продукции

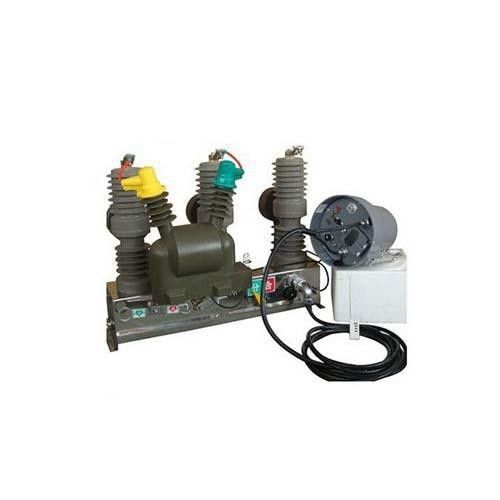

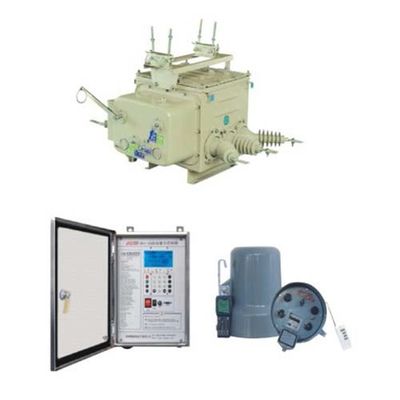

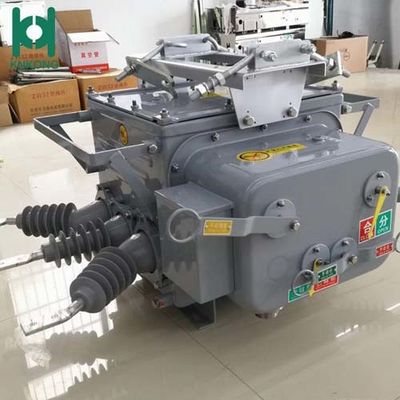

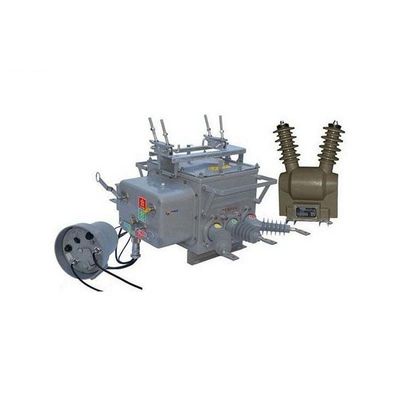

Автомат защити цепи вакуума серии /filedownload/50488ZW20 состоит из 3 частей: тело автомата защити цепи, работая механизм и подъемное устройство. Тело автомата защити цепи состоит из проводной цепи, системы изоляции, уплотнений и снабжения жилищем. Вся проводная петля сформирована мимо внутри и вне штанга провода проводя, проводной зажим, мягкое соединение и камера вакуума образовывая дугу.
Этот продукт использует изоляцию газа SF6. Рукави входа и выхода изолируя монолитно брошены с резиной кремния эпоксидной смолы. Для уменьшения тома переключателя, участки a и c используют угловую втулку для обеспечения хорошей внешней изоляции. Интерьер принимает составную структуру изоляции, в случае никакого газа SF6 поручая, оно также может достигнуть соответствуя уровень изоляции.
Этот продукт принимает зрелую герметизируя структуру: крышка механизма и верхняя крышка снабжения жилищем загерметизированы со штемпелюя формируя пазом, и вал указателя выхода загерметизирован с двойное 0" кольцо, и линия входа и выхода втулки монолитно брошена для обеспечения хорошей герметичности.
Нормальное состояние обслуживания:
1. Altitude≤2000
2. Температура окружающей среды: -15℃~+50℃
3. Максимальное давление водяного пара: 24 часа месяца ≤1.8kpa ≤2.2kpa1
4. Давление ветра: ≤700pa (34m/s)
5. Сила землетрясения ≤8
6. Толщина ≤10mm льда
7. Отсутствие огня, опасности взрыва, химической коррозии, жестокой вибрации
Технические параметры
|
Нет. |
Деталь |
Блок |
Параметр |
|
1 |
Расклассифицированное напряжение тока |
KV |
12 |
|
2 |
Расклассифицированная частота |
Hz |
50 |
|
3 |
Расклассифицированное течение |
|
630 1250 |
|
4 |
Частота силы выдерживает напряжение тока (трещиноватость изоляции DryWet) |
KV |
423448 |
|
5 |
Удар молнии выдерживает напряжение тока |
KV |
75 |
|
6 |
Расклассифицированный ломать короткого замыкания настоящий |
KA |
2025 |
|
7 |
Расклассифицированное короткое замыкание ломая настоящие ломая времена |
времена |
30 |
|
8 |
Последовательность Rated работая |
O-0.3s-CO-180s-CO |
|
|
9 |
Расклассифицированное течение заключения короткого замыкания |
KA |
50 63 |
|
10 |
Расклассифицированный короткий период времени выдерживает течение |
20 25 |
|
|
11 |
Расклассифицированное максимальное значение выдерживает течение |
50 63 |
|
|
12 |
Расклассифицированная продолжительность короткого замыкания |
s |
4 |
|
13 |
Механическая выносливость |
времена |
10000 |
|
14 |
Allowabled контактом толщина носки |
mm |
3 |
