Подробная информация о продукте:
|
| Напряжение тока оценки: | 33КВ | номинальный ток: | 630А |
|---|---|---|---|
| Классифицируя частота: | 50/60Hz | Standerds: | IEC GB ISO |
| OEM/ODM: | Дознание электронной почтой | Изоляция: | Воздух |
| Выделить: | Панель switchgear 33KV,панель Switchgear 630A 33KV,switchgear среднего металла напряжения тока одетый |
||

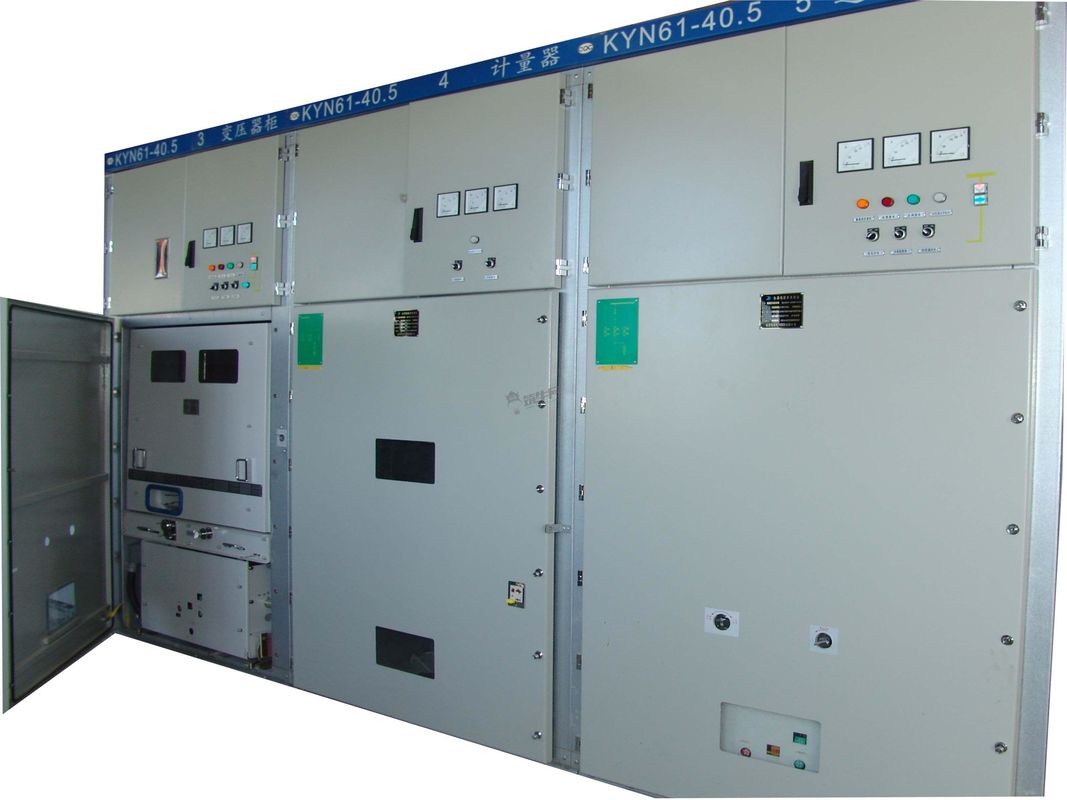

Внедрение продукции
Структура шкафа изолированного switchgear принимает собранный тип, и автомат защити цепи принимает структуру пола ручной тележки; он оборудован с совершенно новым составным изолированным автоматом защити цепи вакуума, и имеет хорошую взаимозаменяемость; рамка ручной тележки оборудована с механизмом движения вперед гайки винта, ручную тележку можно легко двинуть, и предотвращает misoperation от повреждать механизм движения вперед; блокировать между главными переключателем, ручной тележкой, и дверью шкафа переключателя принимает, который принудили механический запирая метод для встречи «функции предохранения 5»; всю деятельность можно выполнить в шкафе уносит с дверью закрыла; комната кабеля имеет обширный космос для соединять множественные кабели; быстрый заземляя переключатель использован для короткого замыкания зазмеления и петли; уровень предохранения от приложения IP3X, и дверь комнаты ручной тележки открыта, и уровень защиты IP2X.
Окружающая среда обслуживания:
a) Температура воздушной среды: -25℃~+40℃
b) Влажность: Ежемесячная средняя влажность 95%; Влажность 90% ежедневного среднего числа.
c) Altitude2500m
d) Окружающий воздух не по-видимому загрязнятьый въедливым и огнеопасным газом, паром, etc.
e) Отсутствие частого жестокого встряхивания
Технические данные
| Детали | Блок | Данные | |
| Расклассифицированное напряжение тока | KV | 40,5 | |
| Расклассифицированная частота | Hz | 50 | |
| Расклассифицированное течение | 1250,1600,2000 | ||
| Расклассифицированное короткое замыкание ломая течение | KA | 25,31.5 | |
| Расклассифицированный делающ течение (пик) | KA | 63,80 | |
| течение термической стабильности 4s | KA | 25,31.5 | |
| Расклассифицированный машинный ток (пик) | KA | 63,80 | |
| Расклассифицированный уровень изоляции | частота силы 1min выдерживает напряжение тока (r.m.s) | KV | 95 |
| Импульс молнии выдерживает напряжение тока (пик) | KV | 185 | |
| напряжение тока частоты силы 1min через открытый зазор (r.m.s) | KV | 118 | |
| Импульс молнии выдерживает напряжение тока через открытый зазор (пик) | KV | 215 | |
| Класс предохранения от приложения |
Приложение IP4X, Между отсеками IP2X |
||
| Размер приложения (Width*Depth*Height) | mm | 1400*2800*2600 1600*2800*2600 |
|
| Тип автомата защити цепи | VCB: ZN85-40.5 Автомат защити цепи SF6 |
||
*Note: switchgear заказа должен обеспечить SLD (одностроковую диаграмму) клиентом
Характеристики главных компонентов:
Крытый автомат защити цепи вакуума VS1-40.5
Расклассифицированное напряжение тока: 40.5kV
Расклассифицированное течение: 630 1250 1600 2000 2500A
Расклассифицированный ломать короткого замыкания настоящий: 20 25 31.5KA
Механическая жизнь: 20 000 раз
Технические данные VS1-40.5
| Детали | Блок | Дата |
| Расклассифицированное напряжение тока |
KV |
40,5 |
| Расклассифицированная кратковременная частота силы выдерживает напряжение тока (1min) | 95 | |
| Расклассифицированный импульс молнии выдержать напряжение тока (пик) | 185 | |
| Расклассифицированное freq | Hz | 50/60 |
| Расклассифицированное течение | 1250 1600 2000 2500 4000 | |
| Расклассифицированное течение отключения короткого замыкания | KA | 25 31,5 |
| Расклассифицированное кратковременное выдерживает течение | 25 31,5 | |
| Расклассифицированное кратковременное постоянное время | s | 4 |
| Расклассифицированный пик выдерживает течение | KA | 63 80 |
| Расклассифицированное течение заключения короткого замыкания | 63 80 | |
| Расклассифицированное одиночное течение спиной к спине отключения батареи конденсаторов | 630/400 | |
| Раскрывая время (расклассифицированное вольт.) | госпожа | 35~60 |
| Заключительное время (расклассифицированное вольт.) | 50~100 | |
| Механическая жизнь | времена | 20000 |
| Расклассифицированные периоды отдыха для расклассифицированного короткого течения отключения | s | 20 |
| Расклассифицированное напряжение тока деятельности | V | AC110/220 DC110/220 |
| Расклассифицированное течение силы храня мотор | W | 230 |
| Средняя скорость раскрытия | m/s | 1.6~2.0 |
| Средняя заключительная скорость | 0.5~0.8 | |
| Расклассифицированное правило технической эксплуатации |
opening-0.3s-closing отверстие opening-180s-closing |
Switchgear 33KV Knkong электрический служит международный рынок на сверх 10 лет.
Оцените тяжелую работу нашей профессиональной команды электротехники, международная оценка нашего switchgear 33kv положительный.
