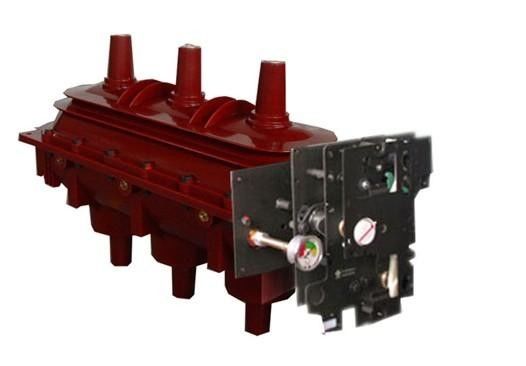

Автомат защити цепи вакуума GIS автомата защити цепи гексафторида серы/RMU SF6

Разобщитель выключателя SF6 гексафторида серы для GIS/RMU

Внедрение продукции

Автомат защити цепи гексафторида серы свободный от масл switchgear который использует газ SF6 как изолируя средство и средство дуги туша. Свои проведение и дуга изоляции туша характеристики гораздо выше чем это из автоматов защити цепи масла. Из-за своих более высокой цены и низкого сопротивления к применению газа SF6, управление, и деятельность имеет высокие требования, поэтому применение в среднем напряжении тока (35, 10kV) нет широко достаточно, и оно главным образом использованы для уровней напряжения тока над 110kV.



Структура

Тип танка: Преимущества типа коробк автомата защити цепи мульти-масла использованы. Автомат защити цепи и трансформатор установлены совместно. Структура компактна, и сопротивление землетрясения и сопротивление загрязнения сильны, но серия плоха. Однофазная структура автомата защити цепи SF6 Китая LW-220 типа танк показана в диаграмме «автомате защити цепи гексафторида серы». Этот тип автомата защити цепи трехфазный тип подсистемы. Однофазное составлено основания, изолируя втулки фарфора, настоящего трансформатора и раковины оборудованных с дугой одно-трещиноватости туша камеру. Каждый участок оборудован с гидравлическим механизмом и шкафом контроля, который можно управлять индивидуально и могут эксплуатироваться в 3 участках через электрический контроль. Автомат защити цепи принимает двухстороннюю продольную дуя дугу туша камеру. При открытии, цилиндр и передвижной контакт управляются для того чтобы двинуть через механизм передачи коробки руки. Дуга туша камеру заполнена с газом SF6 с расклассифицированным давлением датчика 6 (20°C).
