Подробная информация о продукте:
|
| Напряжение тока работы: | 12KV-24KV | течение работы: | Макс 1250A |
|---|---|---|---|
| Частота работы: | 50/60Hz | Тип: | Модуль расширения: CD-блок |
| OEM/ODM: | Пожалуйста делите ваши чертежи CDA | Оригинал: | Китай |
| Выделить: | Gis модуля расширения звенят главный блок,Gis SF6 12KV звенят главный блок,Gis RMU звенят главный блок |
||

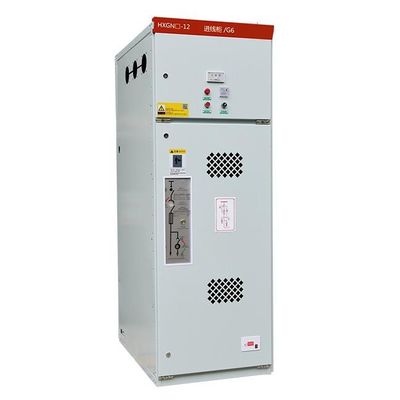

Кольца напряжения тока Switchgear ISO 12KV GB изолированный газом главный блок среднего
Внедрение продукции
Генерал
Окружающая среда обслуживания
Технические данные
| Нет. | Деталь | Блок | Параметр | |||
| 1 | Расклассифицированное напряжение тока | kV | 12 | 24 | 36 | |
| 2 | Расклассифицированная частота | Hz | 50/60 | |||
| 3 | Расклассифицированное течение | 630 (1250*) | ||||
| 4 |
частота силы 1min выдержите напряжение тока |
влажный | kV | 38 | 50 | 70 |
| сухой | kV | 48 | 60 | 85 | ||
| 5 | Импульс молнии выдерживает напряжение тока | kV | 75 | 125/150 | 170 | |
| 6 | Расклассифицированный ломать короткого замыкания настоящий (пик) | kA | 80 | 63 | 63 | |
| 7 | Расклассифицированная активные нагрузка и закрытая петля ломая течение | 63 | 50 | 50 | ||
| 8 | Течение Rated перенося | 1700 | 1200 | 1200 | ||
| 9 | Расклассифицированное короткое замыкание делая настоящее (пик) | kA | 80 | 63 | 63 | |
| 10 | Расклассифицированный кабель (линия) поручая ломающ течение |
50 и 10 50/10 |
||||
| 11 | Ломать обязанности кабеля настоящий в зарывая недостатке | 20 | 20 | 20 | ||
| 12 | Расклассифицированный выдержите течение (пик) | kA | 80 | 63 | 63 | |
| 13 | Кратковременный выдержите течение (2s) | kA | 25 | 20 | 20 | |
| 14 | Жизнь механизма | времена | 5000 | 2000 | 2000 | |
Примечание: Для ломать короткого замыкания и пиковое течения основывает на взрывателе плюс комбинация
Опционные компоненты:
Электрический работать-AC 220/110V; DC 24/48/110/220V
Вспомогательный контакт 5 ОТСУТСТВИЕ 5 NC
Полный набор взрывателя
Интерфейс связи FTU
