Подробная информация о продукте:
|
| Напряжение тока: | 12кВ | Настоящий: | 630-2000A |
|---|---|---|---|
| Ломать течение: | 20-25KA | Тип: | Витхдравабле |
| Оригинал: | КИТАЙ | Мануфакторы: | KNKONG |
| Выделить: | Withdrawable автомат защити цепи,Modularized автомат защити цепи 12KV,Withdrawable автомат защити цепи 2000A |
||

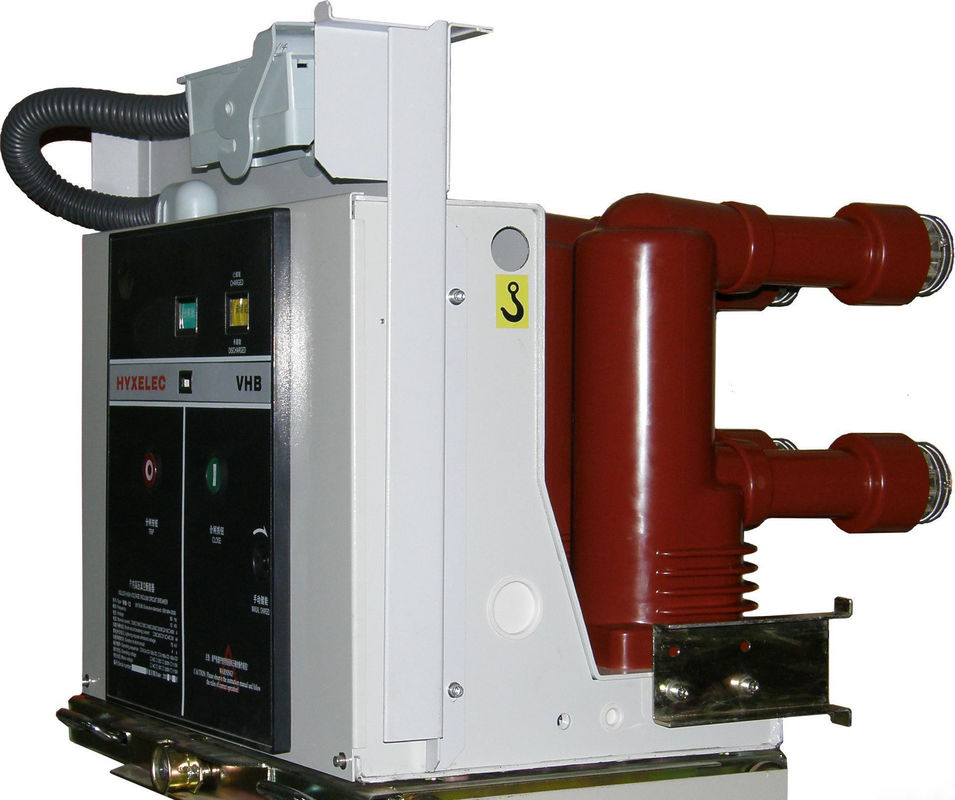

Withdrawable автомат защити цепи 12KV 630-2000A вакуума VS1-12
Напряжение тока: 12KV
Настоящий: 2000A
Ломать настоящий: 20KA
Тип: withdrawable
Обзор продукта
Автоматы защити цепи VS1-Series законченные независимо развитые Knkong основали на предварительной идее проекта; она принимает modularized механизм, который легок для установки, обслуживания, испытания, и деятельности. По сравнению с обычным автоматом защити цепи VS1. он отличает более высокой стабильностью деятельности, более высокой безопасностью, и жизнью сверхсрочной службы. Продукт может удовлетворять применение покупательского спроса в передаче энергии 12kv и 24kV и системах распределения, которая обширно приложена в таких индустриях как сила, энергия, петрохимическое инженерство, металлургия, изготовление, движение, здание, и проекты охраны окружающей среды так же, как широкомасштабных предприятия и национальных ключевые
Нормальное состояние обслуживания
| Высота | ≤1000m | |
| Температура окружающей среды | Макс | +40℃ |
| Минута | -15℃ | |
|
Окружающая влажность: Максимальная средняя влажность |
24 часа ≤95% | |
| 1 месяц ≤90% | ||
| Максимальное давление водяного пара | 24 часа ≤2.2kpa | |
| 1 месяц ≤1.8kpa | ||
Условие особенного обслуживания
Технические параметры
| Нет. | Деталь | Блок | Параметр | ||||||
| 1 | Расклассифицированное напряжение тока | KV | 12 | ||||||
| 2 | Расклассифицированная частота | Hz | 50/60 | ||||||
| 3 |
Расклассифицированный уровень изоляции |
частота силы 1min выдерживает напряжение тока (R.M. s) |
KV |
42 (участк-к-участок, участк-к-земля) 48 (через изолируя расстояние) |
|||||
| Освещающ импульс выдержите напряжение тока (пик) |
75 (участк-к-участок, участк-к-земля) 85 (через изолируя расстояние) |
||||||||
|
4 |
Расклассифицированное течение |
|
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Расклассифицированный ломать короткого замыкания настоящий |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Расклассифицированное кратковременное выдерживает течение | 20 | 25 | 31,5 | 40 | ||||
| 7 | Расклассифицированное течение маркировки короткого замыкания | 50 | 63 | 80 | 100 | ||||
| 8 | Расклассифицированный пик выдерживает течение | 50 | 63 | 80 | 100 | ||||
| 9 | Расклассифицированная продолжительность короткого замыкания | s | 4 | ||||||
| 10 | Последовательность Rated работая | O-0.3s-O/C-180s-O/C | |||||||
| 11 | Ломать времена расклассифицированного течения короткого замыкания | Времена | 30/20 раз (40KA) | ||||||
| 12 | Механическая выносливость | Ops | 20000 | ||||||
| 13 | Расклассифицированный одиночный ломать батареи конденсаторов настоящий |
|
630 | ||||||
| 14 | Расклассифицированный ломать спиной к спине батареи конденсаторов настоящий | 400 | |||||||
| 15 | ломать недостатка Двух-земли настоящий | 27,4 | |||||||
| 16 | Позволяемое максимальное размывание контакта |
mm |
3 | ||||||
| 17 | Зазор между открытыми контактами | 10±1 | |||||||
| 18 | Над ходом | 3.5±0.5 | |||||||
| 19 | Не-симультанность трехфазных открытия и закрывать |
госпожа
|
≤2 | ||||||
| 20 | Отскочите продолжительность заключения контакта | ≤2 | |||||||
| 21 | Средняя ломая скорость (момент времени ломая 6mm) |
m/s
|
1.1±0.2 | ||||||
| 22 | Средняя делая скорость | 0.8±0.2 | |||||||
| 23 | Делать время |
госпожа
|
≤100 | ||||||
| 24 | Ломать время | ≤50 | |||||||
|
25 |
Сопротивление каждой цепи участка основной |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Контакт ломая амплитуду прыжка | mm | ≤2 | ||||||
|
27 |
Рабочий потенциал Rated | Рабочий потенциал Rated (v) AC/DC |
V |
24* | 110 | 220 | |||
| Объем напряжения тока нормального функционирования | Отверстие: 65%-120% не позволено расклассифицированное напряжение тока, в случае если напряжение тока ниже чем 30% расклассифицированное напряжение тока, раскрывая деятельность | ||||||||
| 28 | Расклассифицированное напряжение тока мотора накопления энергии | V | AC110/220, DC110/220 | ||||||
| 29 | Время накопления энергии | S | ≤15 | ||||||
Безопасность деятельности
С анти--maloperation запирая защитой эти автоматы защити цепи, работая в шкафах switchgear, могут осуществить функции, избежание malapert и увеличивать «5-защиты» блокируя защиту безопасности оператора личной.
Только когда автомат защити цепи и переключатель зарывать в отключенном положении может тележка автомата защити цепи была положена на полку к положению обслуживания от положения теста
Автомат защити цепи можно закрыть только когда в положении обслуживания/теста.
С автоматом защити цепи закрыл свою тележку не смогите быть положено на полку внутри или положено на полку вне которую можно осуществить только когда автомат защити цепи в отключенном положении.
Автомат защити цепи в закрытой позиции нельзя положить на полку вне от положения обслуживания к положению теста.
Автомат защити цепи не может быть закрыт пока он кладется на полку внутри.
Когда автомат защити цепи закрыт, если заключительный сигнал не сумеет быть, который извлекли своевременными, то внутренняя управляемая схема анти--отключения отрежет заключительную цепь для предотвращения множественный reclosing (опционный).
Если электрическое заключительное замыкание выбрано, то автомат защити цепи будет неспособен быть закрытым когда вторичная цепь не сумеет обеспечить силу или обеспеченная сила не сумеет встретить нормальное функционирование запирая электромагнита (опционного).
