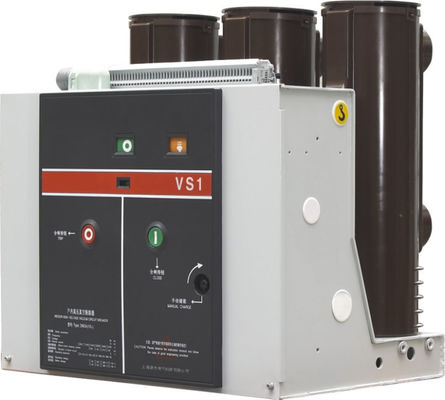

VS1-12 исправило тип участок 205 размечая автомат защити цепи 12KV 630A вакуума
Напряжение тока: 12KV
Настоящий: 630A
Ломать настоящий: 20KA
Тип: Зафиксированный
Обзор продукта
Автоматы защити цепи VS1-Series законченные независимо развитые Knkong основали на предварительной идее проекта; она принимает modularized механизм, который легок для установки, обслуживания, испытания, и деятельности. По сравнению с обычным автоматом защити цепи VS1. он отличает более высокой стабильностью деятельности, более высокой безопасностью, и жизнью сверхсрочной службы. Продукт может удовлетворять применение покупательского спроса в передаче энергии 12kv и 24kV и системах распределения, которая обширно приложена в таких индустриях как сила, энергия, петрохимическое инженерство, металлургия, изготовление, движение, здание, и проекты охраны окружающей среды так же, как широкомасштабных предприятия и национальных ключевые
Технические параметры
| Нет. |
Деталь |
Блок |
Параметр |
| 1 |
Расклассифицированное напряжение тока |
KV |
12 |
| 2 |
Расклассифицированная частота |
Hz |
50/60 |
| 3 |
Расклассифицированный уровень изоляции
|
частота силы 1min выдерживает напряжение тока (R.M. s) |
KV
|
42 (участк-к-участок, участк-к-земля)
48 (через изолируя расстояние)
|
| Освещающ импульс выдержите напряжение тока (пик) |
75 (участк-к-участок, участк-к-земля)
85 (через изолируя расстояние)
|
|
4
|
Расклассифицированное течение
|
|
630 |
630 |
1250 |
1600 |
| 1250 |
1250 |
1600 |
2000 |
| |
|
2000 |
2500 |
| |
|
2500 |
3150 |
| |
|
|
4000 |
| 5 |
Расклассифицированный ломать короткого замыкания настоящий |
KA
|
20 |
25 |
31,5 |
40 |
| 6 |
Расклассифицированное кратковременное выдерживает течение |
20 |
25 |
31,5 |
40 |
| 7 |
Расклассифицированное течение маркировки короткого замыкания |
50 |
63 |
80 |
100 |
| 8 |
Расклассифицированный пик выдерживает течение |
50 |
63 |
80 |
100 |
| 9 |
Расклассифицированная продолжительность короткого замыкания |
s |
4 |
| 10 |
Последовательность Rated работая |
|
O-0.3s-O/C-180s-O/C |
| 11 |
Ломать времена расклассифицированного течения короткого замыкания |
Времена |
30/20 раз (40KA) |
| 12 |
Механическая выносливость |
Ops |
20000 |
| 13 |
Расклассифицированный одиночный ломать батареи конденсаторов настоящий |
|
630 |
| 14 |
Расклассифицированный ломать спиной к спине батареи конденсаторов настоящий |
400 |
| 15 |
ломать недостатка Двух-земли настоящий |
27,4 |
| 16 |
Позволяемое максимальное размывание контакта |
mm
|
3 |
| 17 |
Зазор между открытыми контактами |
10±1 |
| 18 |
Над ходом |
3.5±0.5 |
| 19 |
Не-симультанность трехфазных открытия и закрывать |
госпожа
|
≤2 |
| 20 |
Отскочите продолжительность заключения контакта |
≤2 |
| 21 |
Средняя ломая скорость (момент времени ломая 6mm) |
m/s
|
1.1±0.2 |
| 22 |
Средняя делая скорость |
0.8±0.2 |
| 23 |
Делать время |
госпожа
|
≤100 |
| 24 |
Ломать время |
≤50 |
|
25
|
Сопротивление каждой цепи участка основной
|
μ Ω
|
630A |
≤50 |
| 1250A |
≤45 |
| 1600A~2000A |
≤35 |
| ≥2500A |
≤25 |
| 26 |
Контакт ломая амплитуду прыжка |
mm |
≤2 |
|
27
|
Рабочий потенциал Rated |
Рабочий потенциал Rated (v) AC/DC |
V
|
24* |
110 |
220 |
| Объем напряжения тока нормального функционирования |
Отверстие: 65%-120% не позволено расклассифицированное напряжение тока, в случае если напряжение тока ниже чем 30% расклассифицированное напряжение тока, раскрывая деятельность |
| 28 |
Расклассифицированное напряжение тока мотора накопления энергии |
V |
AC110/220, DC110/220 |
| 29 |
Время накопления энергии |
S |
≤15 |
Безопасность деятельности
Автомат защити цепи имеет предохранение от анти--mis-замка и «функцию 5 гарантий» блокируя для избежания misoperation и для того чтобы защитить личную безопасность операторов в наибольшей степени.
Только когда автомат защити цепи и заземляя переключатель в позиции выключить, тележка автомата защити цепи может свернуть от положения теста к положению обслуживания
Автомат защити цепи можно только закрыть в положении обслуживания/теста.
После того как автомат защити цепи закрыт, тележку нельзя свернуть внутри или вне, только когда автомат защити цепи в открытой вакансии.
Автомат защити цепи нельзя свернуть вне от положения обслуживания к положению теста в закрытой позиции.
Автомат защити цепи не может быть закрыт при нажатии внутри.
Когда автомат защити цепи закрыт, если заключительный сигнал не выпущен во времени, то внутренняя управляемая схема анти--отключения отрежет заключительную цепь для предотвращения множественный reclosing (опционный).
Если электрическое заключение и запирать выбраны, то когда вторичная цепь не может обеспечить силу или обеспеченная сила не сможет удовлетворять нормальное функционирование запирая электромагнита (опционного), автомат защити цепи не будет закрыт.
