Подробная информация о продукте:
|
| Напряжение тока: | 12кВ | Настоящий: | 1250А |
|---|---|---|---|
| Ломать течение: | 25кА | Тип: | Зафиксированный |
| Стандарт: | GB, IEC, ISO | Мануфакторы: | KNKONG |
| Выделить: | Автомат защити цепи 12KV 1250A Vcb,Врезанный автомат защити цепи Vcb поляка электрический,автомат защити цепи 1250A крытый Vcb |
||

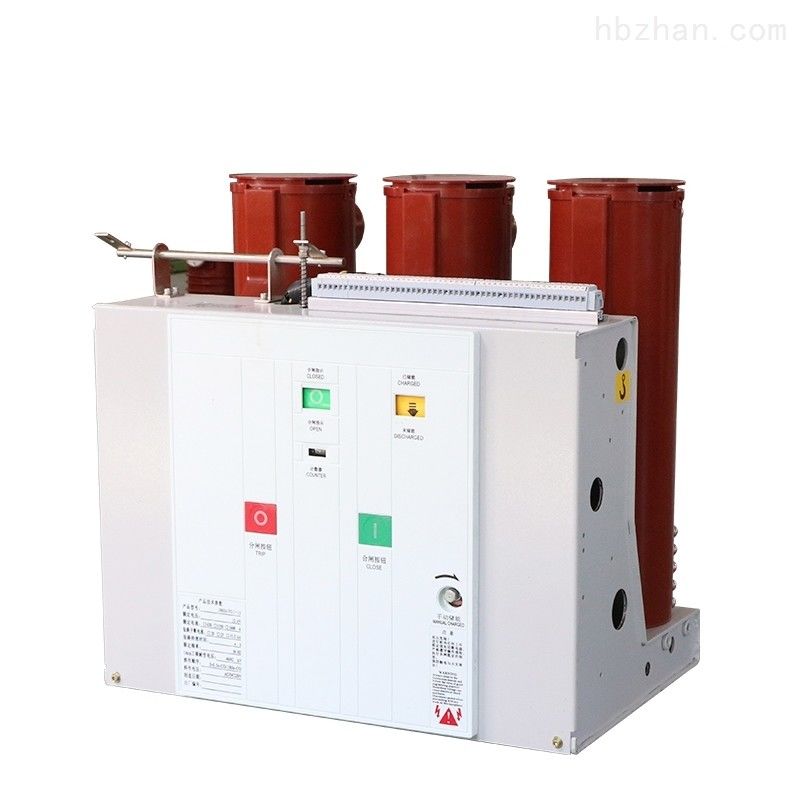

12KV 1250A крытое VCB VS1-12 исправило тип участок 205 размечая автомат защити цепи вакуума
Напряжение тока: 12KV
Настоящий: 1250A
Ломать настоящий: 20KA
Тип: Зафиксированный
Обзор продукта
VS1-Series врезало поляка. автоматы защити цепи вакуума применимы к 12kV, трехфазному switchgear AC 50Hz крытому и могут служить как защита и блоки управления для промышленного и минируя оборудования подстанции трансформатора установки. С дизайном модульных и независим-рамки для их механизмов весны работая, автоматы защити цепи VS1-Series могут работать со средний-набором KYN28- 12(24) и фиксированным switchgear. Эти автоматы защити цепи подлежат и фиксированная установка и собрание с тележкой как блок ручной тележки
Автомат защити цепи серии VS1 принимает модульный механизм, который удобен для установки, обслуживания, испытания и деятельности. Сравненный с традиционными автоматами защити цепи. Он имеет более высокую рабочую стабильность, более высокую безопасность и более длинный срок службы. Продукты могут удовлетворять применения клиентов в передаче энергии 12kV и 24kV и системах распределения, как электричество, энергия, петрохимическое, металлургия, производство, транспорт, конструкция, охрана окружающей среды и другие индустрии.
Технические параметры
| Нет. | Деталь | Блок | Параметр | ||||||
| 1 | Расклассифицированное напряжение тока | KV | 12 | ||||||
| 2 | Расклассифицированная частота | Hz | 50/60 | ||||||
| 3 |
Расклассифицированный уровень изоляции |
частота силы 1min выдерживает напряжение тока (R.M. s) |
KV |
42 (участк-к-участок, участк-к-земля) 48 (через изолируя расстояние) |
|||||
| Освещающ импульс выдержите напряжение тока (пик) |
75 (участк-к-участок, участк-к-земля) 85 (через изолируя расстояние) |
||||||||
|
4 |
Расклассифицированное течение |
|
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Расклассифицированный ломать короткого замыкания настоящий |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Расклассифицированное кратковременное выдерживает течение | 20 | 25 | 31,5 | 40 | ||||
| 7 | Расклассифицированное течение маркировки короткого замыкания | 50 | 63 | 80 | 100 | ||||
| 8 | Расклассифицированный пик выдерживает течение | 50 | 63 | 80 | 100 | ||||
| 9 | Расклассифицированная продолжительность короткого замыкания | s | 4 | ||||||
| 10 | Последовательность Rated работая | O-0.3s-O/C-180s-O/C | |||||||
| 11 | Ломать времена расклассифицированного течения короткого замыкания | Времена | 30/20 раз (40KA) | ||||||
| 12 | Механическая выносливость | Ops | 20000 | ||||||
| 13 | Расклассифицированный одиночный ломать батареи конденсаторов настоящий |
|
630 | ||||||
| 14 | Расклассифицированный ломать спиной к спине батареи конденсаторов настоящий | 400 | |||||||
| 15 | ломать недостатка Двух-земли настоящий | 27,4 | |||||||
| 16 | Позволяемое максимальное размывание контакта |
mm |
3 | ||||||
| 17 | Зазор между открытыми контактами | 10±1 | |||||||
| 18 | Над ходом | 3.5±0.5 | |||||||
| 19 | Не-симультанность трехфазных открытия и закрывать |
госпожа
|
≤2 | ||||||
| 20 | Отскочите продолжительность заключения контакта | ≤2 | |||||||
| 21 | Средняя ломая скорость (момент времени ломая 6mm) |
m/s
|
1.1±0.2 | ||||||
| 22 | Средняя делая скорость | 0.8±0.2 | |||||||
| 23 | Делать время |
госпожа
|
≤100 | ||||||
| 24 | Ломать время | ≤50 | |||||||
|
25 |
Сопротивление каждой цепи участка основной |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Контакт ломая амплитуду прыжка | mm | ≤2 | ||||||
|
27 |
Рабочий потенциал Rated | Рабочий потенциал Rated (v) AC/DC |
V |
24* | 110 | 220 | |||
| Объем напряжения тока нормального функционирования | Отверстие: 65%-120% не позволено расклассифицированное напряжение тока, в случае если напряжение тока ниже чем 30% расклассифицированное напряжение тока, раскрывая деятельность | ||||||||
| 28 | Расклассифицированное напряжение тока мотора накопления энергии | V | AC110/220, DC110/220 | ||||||
| 29 | Время накопления энергии | S | ≤15 | ||||||
