Подробная информация о продукте:
|
| Напряжение тока: | 12кВ | Настоящий: | 630-2000A |
|---|---|---|---|
| Ломать течение: | 20-25KA | Тип: | Зафиксированный |
| Дистанционирование участка: | 205-310 | Бренд: | KNKONG |
| Выделить: | 25KA исправило автомат защити цепи,Участок 205 размечая автомат защити цепи,12KV исправило автомат защити цепи |
||

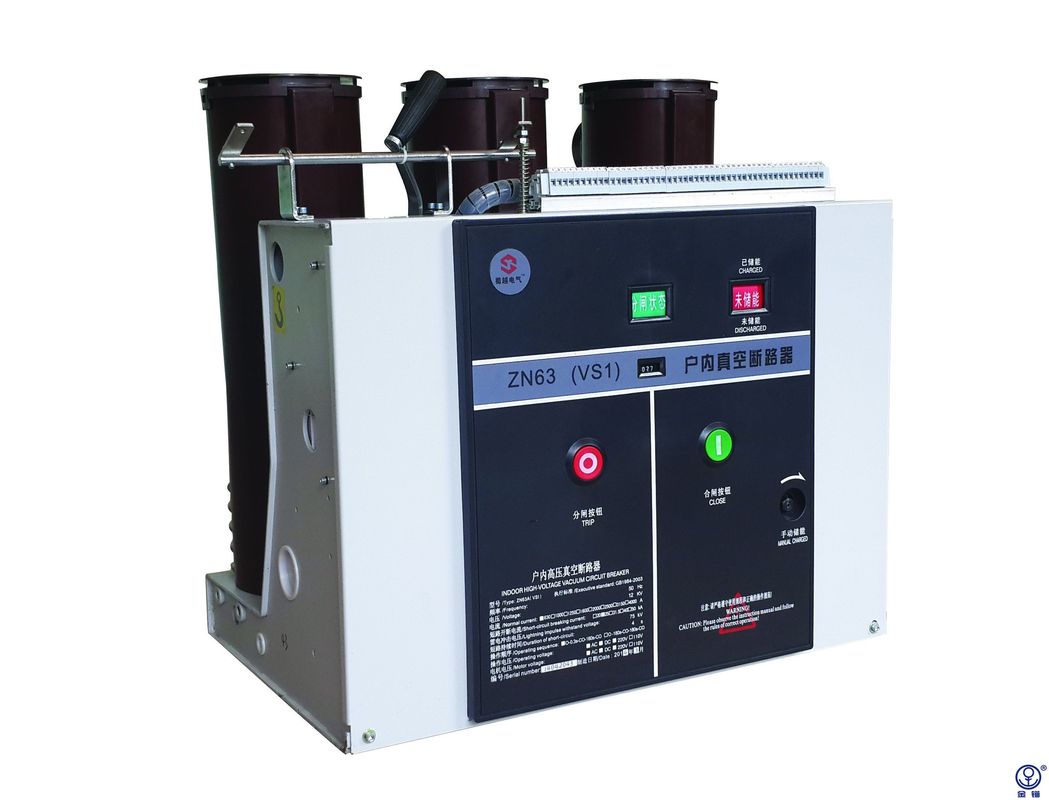

Участок 205 размечая 25KA ломая фиксированный автомат защити цепи
Напряжение тока: 12KV
Настоящий: 630-2000A
Ломать настоящий: 20KA
Тип: Зафиксированный
Дистанционирование участка: 205-310
Обзор продукта
Автомат защити цепи VS1-Series независимо развит Knkong основал на предварительной идее проекта; он принимает modularized механизм, который легок для установки, обслуживания, испытания, и деятельности. По сравнению с обычным автоматом защити цепи VS1. он отличает более высокой стабильностью деятельности, более высокой безопасностью, и жизнью сверхсрочной службы. Продукт может удовлетворять покупательский спрос для применения в передаче энергии 12kv и 24kV и системах распределения, которая обширно приложена в таких индустриях как сила, энергия, петрохимическое инженерство, металлургия, изготовление, движение, здание, и проекты охраны окружающей среды так же, как широкомасштабных предприятия и национальных ключевые.
Автомат защити цепи VS1-Series отличает высокой стабильностью и высокой надежностью
По отоношению к механизмам, автоматам защити цепи вакуума VS1-Series дают особенное оптимизирование частям передачи. Модульные механизмы весны имеют такие преимущества как удобное обслуживание, короткое обслуживание выключения, высокая многосторонность частей, и похваляются лучшая совместимость с прерывателями вакуума которая значительно улучшает технические параметры и поставляет больше превосходного представления.
Нормальное состояние обслуживания
| Высота | ≤1000m | |
| Температура окружающей среды | Макс | +40℃ |
| Минута | -15℃ | |
|
Окружающая влажность: Максимальная средняя влажность |
24 часа ≤95% | |
| 1 месяц ≤90% | ||
| Максимальное давление водяного пара | 24 часа ≤2.2kpa | |
| 1 месяц ≤1.8kpa | ||
Солнечное излучение незначительно. Вибрация от внешней стороны switchgear и механизмов уравнения незначительна. Окружающий воздух не имеет никакое очевидное загрязнение дыма пыли, въедливый или горючих газов, паров или смога
Условие особенного обслуживания
Особенные эксплуатационные режимы быть соглашенным дальше изготовителем и потребителем изготовитель необходимо посоветовать с заранее о каждом особенном эксплуатационном режиме:
Высота места сверх 1000m
- Учитывайте уменьшение в диэлектрической прочности воздуха
- Или тип автомат защити цепи плато должен быть приказан, который встречает
соответствуя требования к изоляции.
Увеличенная температура окружающей среды
- Настоящая пропускная способность уменьшена
- Предусмотрите дополнительную вентиляцию для тепловыделения
Другое рассмотрение должно быть посоветовано с с изготовителем согласно разделу 2,2 в IEC 62271-1
Автомат защити цепи VS1-Series отличает высокой стабильностью и высокой надежностью
По отоношению к механизмам, автоматам защити цепи вакуума VS1-Series дают особенное оптимизирование частям передачи. Модульные механизмы весны имеют такие преимущества как удобное обслуживание, короткое обслуживание выключения, высокая многосторонность частей, и похваляются лучшая совместимость с прерывателями вакуума которая значительно улучшает технические параметры и поставляет больше превосходного представления.
Технические параметры
| Нет. | Деталь | Блок | Параметр | ||||||
| 1 | Расклассифицированное напряжение тока | KV | 12 | ||||||
| 2 | Расклассифицированная частота | Hz | 50/60 | ||||||
| 3 |
Расклассифицированный уровень изоляции |
частота силы 1min выдерживает напряжение тока (R.M. s) |
KV |
42 (участк-к-участок, участк-к-земля) 48 (через изолируя расстояние) |
|||||
| Освещающ импульс выдержите напряжение тока (пик) |
75 (участк-к-участок, участк-к-земля) 85 (через изолируя расстояние) |
||||||||
|
4 |
Расклассифицированное течение |
|
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Расклассифицированный ломать короткого замыкания настоящий |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Расклассифицированное кратковременное выдерживает течение | 20 | 25 | 31,5 | 40 | ||||
| 7 | Расклассифицированное течение маркировки короткого замыкания | 50 | 63 | 80 | 100 | ||||
| 8 | Расклассифицированный пик выдерживает течение | 50 | 63 | 80 | 100 | ||||
| 9 | Расклассифицированная продолжительность короткого замыкания | s | 4 | ||||||
| 10 | Последовательность Rated работая | O-0.3s-O/C-180s-O/C | |||||||
| 11 | Ломать времена расклассифицированного течения короткого замыкания | Времена | 30/20 раз (40KA) | ||||||
| 12 | Механическая выносливость | Ops | 20000 | ||||||
| 13 | Расклассифицированный одиночный ломать батареи конденсаторов настоящий |
|
630 | ||||||
| 14 | Расклассифицированный ломать спиной к спине батареи конденсаторов настоящий | 400 | |||||||
| 15 | ломать недостатка Двух-земли настоящий | 27,4 | |||||||
| 16 | Позволяемое максимальное размывание контакта |
mm |
3 | ||||||
| 17 | Зазор между открытыми контактами | 10±1 | |||||||
| 18 | Над ходом | 3.5±0.5 | |||||||
| 19 | Не-симультанность трехфазных открытия и закрывать |
госпожа
|
≤2 | ||||||
| 20 | Отскочите продолжительность заключения контакта | ≤2 | |||||||
| 21 | Средняя ломая скорость (момент времени ломая 6mm) |
m/s
|
1.1±0.2 | ||||||
| 22 | Средняя делая скорость | 0.8±0.2 | |||||||
| 23 | Делать время |
госпожа
|
≤100 | ||||||
| 24 | Ломать время | ≤50 | |||||||
|
25 |
Сопротивление каждой цепи участка основной |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Контакт ломая амплитуду прыжка | mm | ≤2 | ||||||
|
27 |
Рабочий потенциал Rated | Рабочий потенциал Rated (v) AC/DC |
V |
24* | 110 | 220 | |||
| Объем напряжения тока нормального функционирования | Отверстие: 65%-120% не позволено расклассифицированное напряжение тока, в случае если напряжение тока ниже чем 30% расклассифицированное напряжение тока, раскрывая деятельность | ||||||||
| 28 | Расклассифицированное напряжение тока мотора накопления энергии | V | AC110/220, DC110/220 | ||||||
| 29 | Время накопления энергии | S | ≤15 | ||||||
