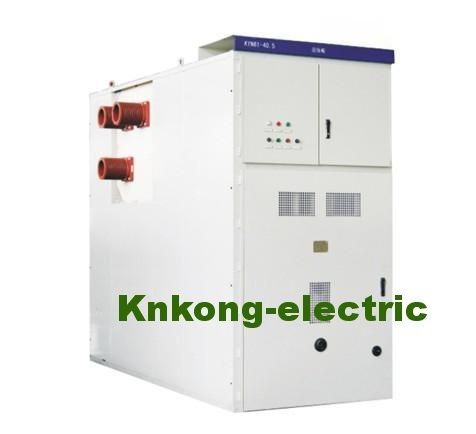

Металл трехфазного Switchgear AC 40.5KV 1600A Armored заключил

Металл трехфазного Switchgear AC 40.5KV 1600A Armored заключил
Металл трехфазного Switchgear AC 40.5KV 1600A Armored заключил

Большие изображения :  Металл трехфазного Switchgear AC 40.5KV 1600A Armored заключил

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: KNKONG
Сертификация: GB,ISO IEC
Номер модели: KYN61-40.5KV
Оплата и доставка Условия:
Количество мин заказа: 1
Упаковывая детали: Стандартная упаковка экспорта
Время доставки: 15 рабочих дней
Условия оплаты: L/C, T/T
Поставка способности: 50 блоков/месяц
контакт

Металл трехфазного Switchgear AC 40.5KV 1600A Armored заключил

описание
Напряжение тока оценки: Макс 40.5KV Классифицируя течение: 1600A (нижнее)
Частота: 50/60HZ Разрывная мощность: 40.5кВ
Мануфакторы: KNKONG OEM/ODM: Дознание электронной почтой
Высокий свет:

Switchgear AC 1600A трехфазный

,

Трехфазный Switchgear 40.5KV

,

Armored трехфазный Switchgear

AC ISO GB 1600A 3 Switchgear участка 50/60Hz электрический
Средний switchgear напряжения тока KYN61,
40.5KV, трехфазное, AC 50/60Hz
Полный IEC ISO
Стандарт для услуги по конструированию пожалуйста запрашивает электронной почтой.



Внедрение продукции





Шкаф переключателя конструирован согласно стандартам GB3906-91 и IEC298 для armored металл-закрытых переключателей. Целый составлено 2 частей: шкаф и withdrawable часть (ручная тележка). Структура шкафа обработана CNC и скреплена болтами для того чтобы сформировать комбинацию. Внутренность шкафа переключателя разделена в комнату автомата защити цепи, главную комнату шинопровода, комнату кабеля и комнату аппаратуры реле с разделом металла. Уровень предохранения от приложения достигает IP3X, уровень защиты каждого отсека IP2X, и все части металла структурные надежно заземлены, и каждый отсек основной системы цепи имеет независимый канал отпуска давления выхода.

Стандарты
GB3906-2006 «Switchgear AC 3~35kV Металл-закрытый»
GB11022-89 «общие технические требования для высоковольтного Switchgear»
IEC60298 «switchgear и аппаратура регулирования AC металл-закрытый с расклассифицированным напряжением тока над 1kV и под 50kV»
DL404-97 «технические условия для приказывать крытый Switchgear AC высоковольтный»
.



Технические данные

Детали Блок Данные
Напряжение тока KV 40,5
Частота Hz 50
Настоящий 1250,1600,2000
Короткое замыкание ломая течение KA 25,31.5
Делать настоящий (пик) KA 63,80
течение термической стабильности 4s KA 25,31.5
Машинный ток (пик) KA 63,80
Уровень изоляции частота силы 1min выдерживает напряжение тока (r.m.s) KV 95
Импульс молнии выдерживает напряжение тока (пик) KV 185
напряжение тока частоты силы 1min через открытый зазор (r.m.s) KV 118
Импульс молнии выдерживает напряжение тока через открытый зазор (пик) KV 215
Класс предохранения от приложения

Приложение IP4X,

Между отсеками IP2X
Размер приложения (Width*Depth*Height) mm 1400*2800*2600
1600*2800*2600
Тип автомата защити цепи   VCB: ZN85-40.5
Автомат защити цепи SF6

*Note: switchgear заказа должен обеспечить SLD (одностроковую диаграмму) клиентом





Характеристики главных компонентов:



Крытый автомат защити цепи вакуума VS1-40.5

Классифицируя напряжение тока: 40.5kV

Классифицируя течение: 630 1250 1600 2000 2500A

Классифицируя ломать короткого замыкания настоящий: 20 25 31.5KA

Механическая жизнь: никакой более менее чем 20 000 раз



Технические данные VS1-40.5

Детали Блок Дата
напряжение тока



KV

 40,5
кратковременная частота силы выдерживает напряжение тока (1min) 95
импульс молнии выдержать напряжение тока (пик) 185
частота Hz 50/60
настоящий 1250 1600 2000 2500 4000
течение отключения короткого замыкания KA 25 31,5
кратковременный выдержите течение 25 31,5
кратковременное постоянное время s 4
пик выдерживает течение KA 63 80
течение заключения короткого замыкания 63 80
одиночное течение спиной к спине отключения батареи конденсаторов 630/400
Раскрывая время (расклассифицированное вольт.) госпожа 35~60
Заключительное время (расклассифицированное вольт.) 50~100
Механическая жизнь времена 20000
периоды отдыха для расклассифицированного короткого течения отключения s 20
напряжение тока деятельности V AC110/220 DC110/220
течение силы храня мотор W 230
Средняя скорость раскрытия m/s 1.6~2.0
Средняя заключительная скорость 0.5~0.8
правило технической эксплуатации

opening-0.3s-closing

отверстие opening-180s-closing


Switchgear 33KV Knkong электрический служит международный рынок на сверх прошлые 10 лет.
