Подробная информация о продукте:
|
| Используя напряжение тока: | 12-24KV | Идущее течение: | 630A 1250A 2000A |
|---|---|---|---|
| Разрывная мощность: | максимальное 20KA | Тип: | withdrawable |
| Оригинал: | Китай | Manufactory: | KNKONG-ELECTRIC |
| Выделить: | Withdrawable модульный автомат защити цепи VCB,20KA ломая автомат защити цепи VCB,Автомат защити цепи ISO VCB |
||

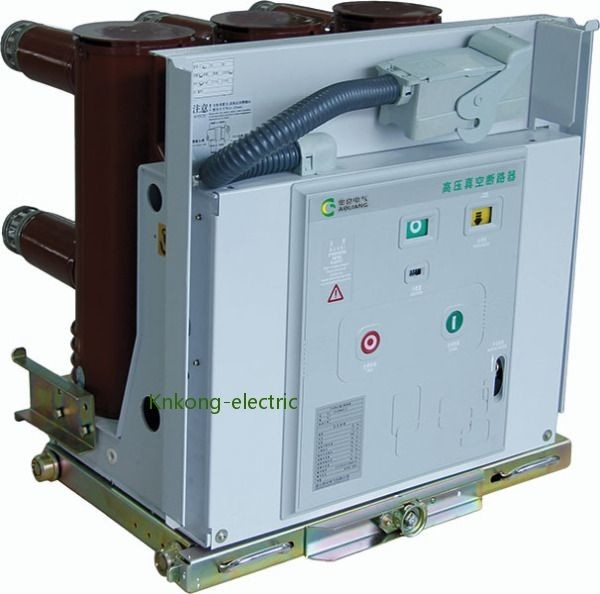

20KA ломая чередуя withdrawable тверд-загерметизированные серии поляка VCB 12KV VS1
Напряжение тока: 12-24 KV
Настоящий: 630-1250A-2000A
Ломать настоящий: максимальное 20KA
Тип: withdrawable
Обзор продукта
Вторичная цепь
Вторичная монтажная плата управляемой схемы Knkong-электрического автомата защити цепи вакуума серии VS1 использует модульное проектирование. Электрическое соединение машины использует высокосортные штепсельные вилки само-пряжки, которые удобны для замены и обеспечивают надежную деятельность электрического соединения.
Высокопроизводительный буфер масла
Высокопроизводительный ломая буфер может значительно уменьшить амплитуду задней части превышения и весны произведенной двигая контактом автомата защити цепи вакуума VS1 во время ломать, и избежать превышения двигая контакта водя к частично усталости прерывателя вакуума ревет потеря механической стойкости. С уменшением амплитуды отскока двигая контакта, явление reignition не было найдено в тесте переключенной батареи конденсаторов.
Технические параметры
| Нет. | Деталь | Блок | Параметр | ||||||
| 1 | Расклассифицированное напряжение тока | KV | 12 | ||||||
| 2 | Расклассифицированная частота | Hz | 50/60 | ||||||
| 3 |
Расклассифицированный уровень изоляции |
частота силы 1min выдерживает напряжение тока (R.M. s) |
KV |
42 (участк-к-участок, участк-к-земля) 48 (через изолируя расстояние) |
|||||
| Освещающ импульс выдержите напряжение тока (пик) |
75 (участк-к-участок, участк-к-земля) 85 (через изолируя расстояние) |
||||||||
|
4 |
Расклассифицированное течение |
|
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Расклассифицированный ломать короткого замыкания настоящий |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Расклассифицированное кратковременное выдерживает течение | 20 | 25 | 31,5 | 40 | ||||
| 7 | Расклассифицированное течение маркировки короткого замыкания | 50 | 63 | 80 | 100 | ||||
| 8 | Расклассифицированный пик выдерживает течение | 50 | 63 | 80 | 100 | ||||
| 9 | Расклассифицированная продолжительность короткого замыкания | s | 4 | ||||||
| 10 | Последовательность Rated работая | O-0.3s-O/C-180s-O/C | |||||||
| 11 | Ломать времена расклассифицированного течения короткого замыкания | Времена | 30/20 раз (40KA) | ||||||
| 12 | Механическая выносливость | Ops | 20000 | ||||||
| 13 | Расклассифицированный одиночный ломать батареи конденсаторов настоящий |
|
630 | ||||||
| 14 | Расклассифицированный ломать спиной к спине батареи конденсаторов настоящий | 400 | |||||||
| 15 | ломать недостатка Двух-земли настоящий | 27,4 | |||||||
| 16 | Позволяемое максимальное размывание контакта |
mm |
3 | ||||||
| 17 | Зазор между открытыми контактами | 10±1 | |||||||
| 18 | Над ходом | 3.5±0.5 | |||||||
| 19 | Не-симультанность трехфазных открытия и закрывать |
госпожа
|
≤2 | ||||||
| 20 | Отскочите продолжительность заключения контакта | ≤2 | |||||||
| 21 | Средняя ломая скорость (момент времени ломая 6mm) |
m/s
|
1.1±0.2 | ||||||
| 22 | Средняя делая скорость | 0.8±0.2 | |||||||
| 23 | Делать время |
госпожа
|
≤100 | ||||||
| 24 | Ломать время | ≤50 | |||||||
|
25 |
Сопротивление каждой цепи участка основной |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Контакт ломая амплитуду прыжка | mm | ≤2 | ||||||
|
27 |
Рабочий потенциал Rated | Рабочий потенциал Rated (v) AC/DC |
V |
24* | 110 | 220 | |||
| Объем напряжения тока нормального функционирования | Отверстие: 65%-120% не позволено расклассифицированное напряжение тока, в случае если напряжение тока ниже чем 30% расклассифицированное напряжение тока, раскрывая деятельность | ||||||||
| 28 | Расклассифицированное напряжение тока мотора накопления энергии | V | AC110/220, DC110/220 | ||||||
| 29 | Время накопления энергии | S | ≤15 | ||||||
